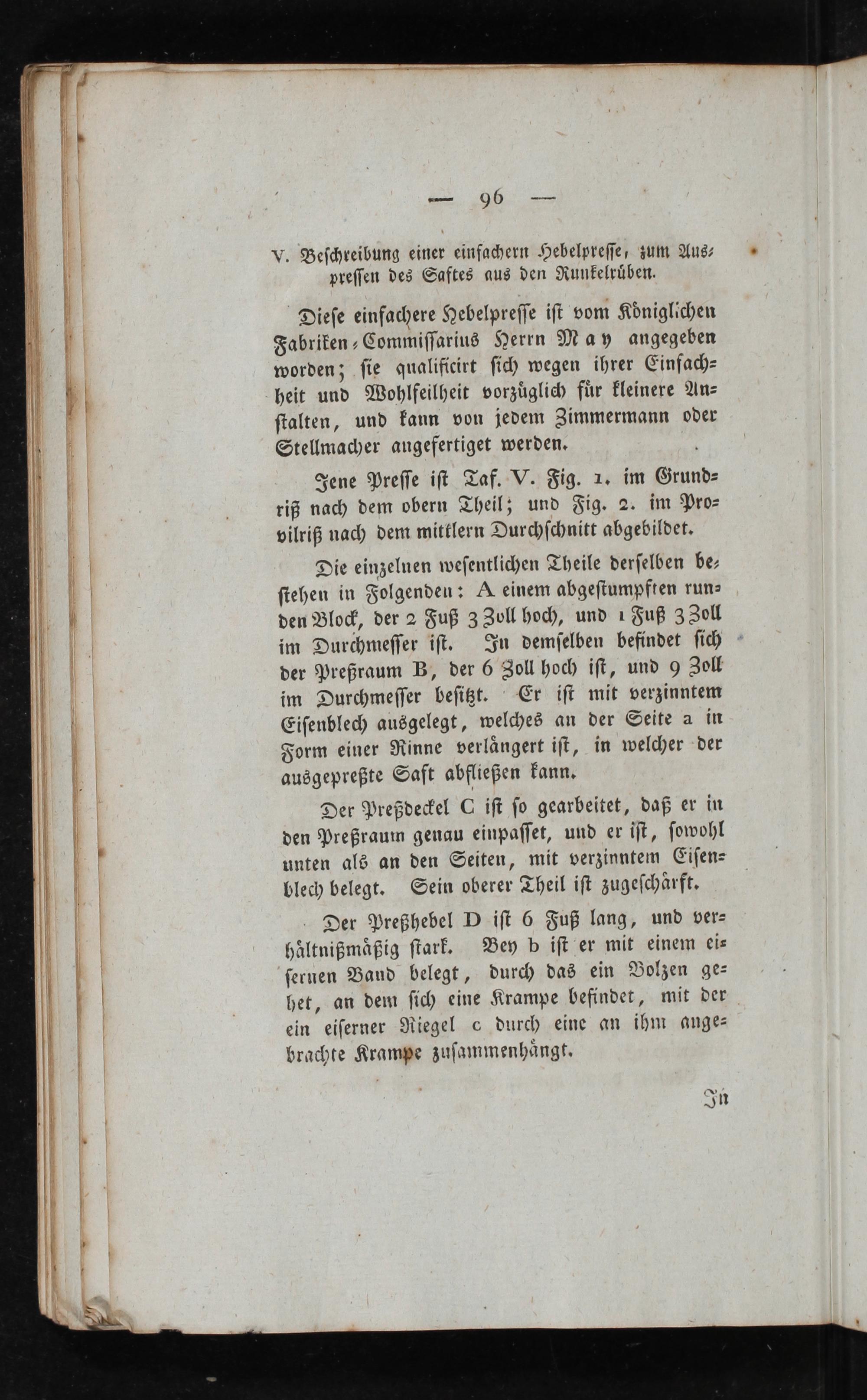

V. Beſchreibung einer einfahern Hebelpreſſe, zum Aus? preſſen des Saftes aus den Runkelrüben.

Dieſe einfachere Hebelpreſſe iſt vom Kdniglichen Fabriken- Commiſſarius Herrn May angegeben worden; ſie qualificirt ſich wegen ihrer Einfach- heit und Wohlfeilheit vorzüglich für kleinere An- ſtalten, und kann von jedem Zimmermann oder Stellmacher angefertiget werden.;

Jene Preſſe iſt Taf. V. Fig. 2. im Grund? riß nach dem obern Theil; und Fig. 2. im Pro- vilriß nach dem mittlern Durchſchnitt abgebildet.

Die einzelnen weſentlichen Theile derſelben be- ſiehen in Folgenden: A einem abgeſtumpften run? den Blo>, der 2 Fuß 3 Zoll hoh, und 1 Fuß 3 Zoll im Durchmeſſer iſt. Ju demſelben befindet ſich der Preßraum B, der 6 Zoll hoch iſt, und 9 Zoll im Durchmeſſer beſißt.' Er iſt mit verzinntem Eiſenblech ausgelegt, welches an der Seite a in Form einer Rinne verlängert iſt, in welcher der ausgepreßte Saft abfließen kann,

Der Preßdeckel C iſt ſo gearbeitet, daß er in den Preßraum genau einpaſſet, und er iſt, ſowohl unten als an den Seiten, mit verzinntem Ciſen- blech belegt. Sein oberer Theil iſt zugeſchärft,

Der Preßhebel D iſt 6 Fuß lang, und ver- hältnißmäßig ſtark. Bey b iſt er mit einem ei- ſernen Band belegt, durch das ein Bolzen ge- het, an dem ſich eine Krampe befindet, mit der ein eiſerner Riegel 6 durch eine an ihm auge- brachte Krampe zuſammenhängt,
