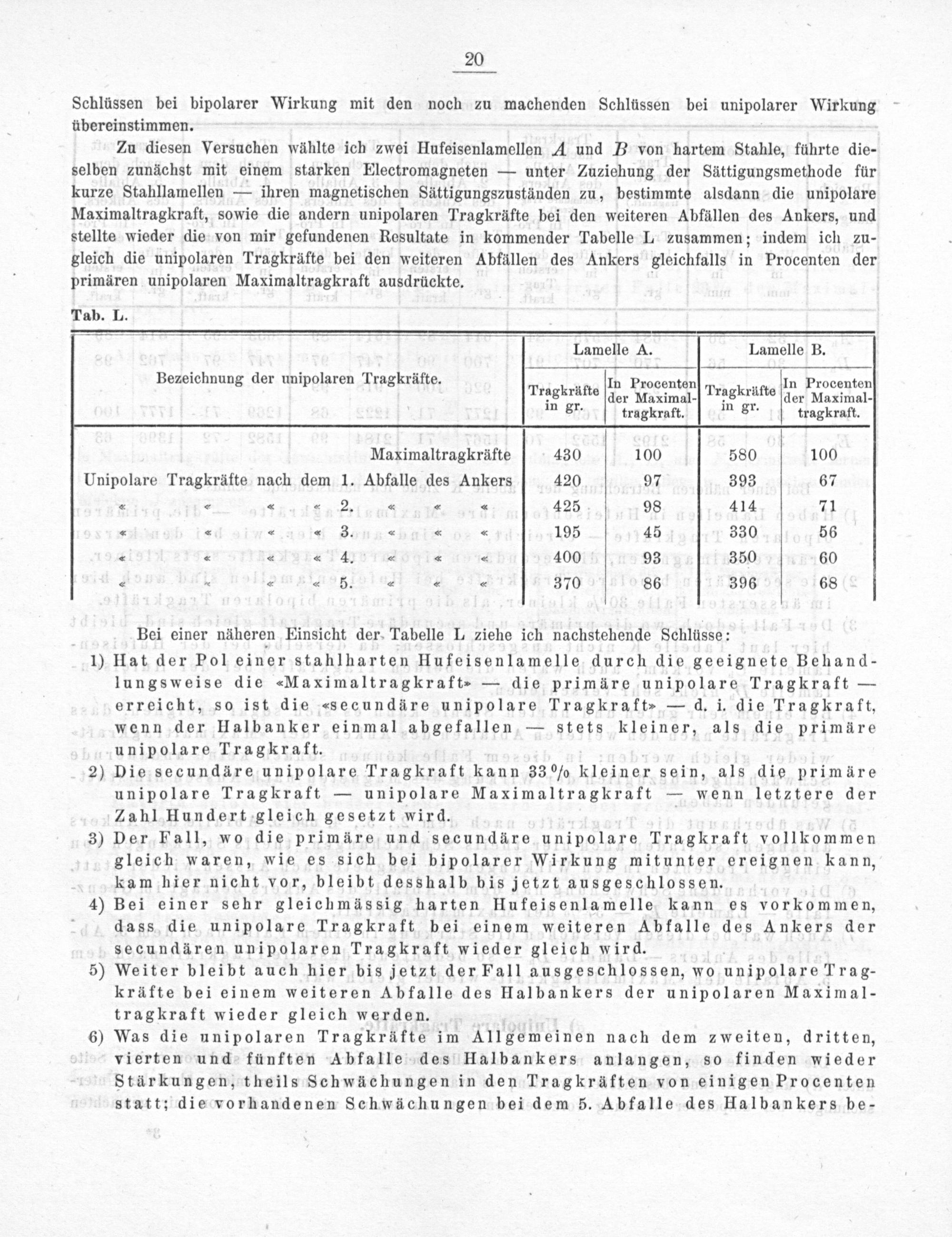

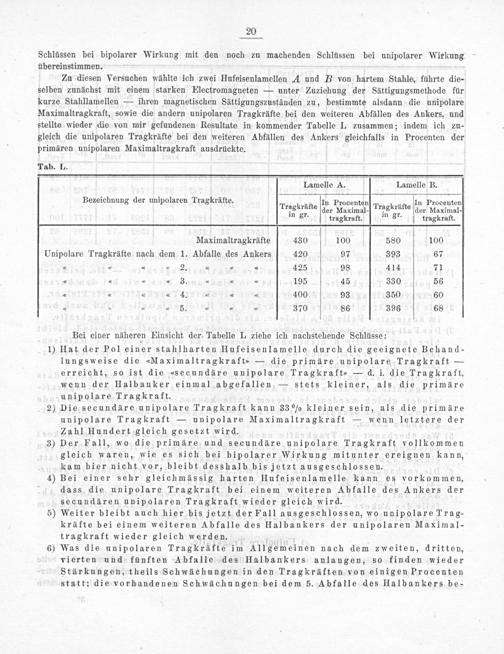

20

Schlüssen bei bipolarer Wirkung mit den noch zu machenden Schlüssen bei unipolarer Wirkung übereinstimmen.

Zu diesen Versuchen wählte ich zwei Hufeisenlamellen A und B von hartem Stahle, führte die-

selben zunächst mit einem starken Electromagneten— unter Zuziehung der Sättigungsmethode für kurze Stahllamellen— ihren magnetischen Sättigungszuständen zu, bestimmte alsdann die unipolare Maximaltragkraft, sowie die andern unipolaren Tragkräfte bei den weiteren Abfällen des Ankers, und stellte wieder die von mir gefundenen Resultate in kommender Tabelle L zusammen; indem ich zu- gleich die unipolaren Tragkräfte bei den weiteren Abfällen des Ankers gleichfalls in Procenten der primären unipolaren Maximaltragkraft ausdrückte.

Tab. L. Lamelle A. Lamelle B. Bezeichnung der unipolaren Tragkräfte. In Procenten In Procenten Tragkräfte der Maximal- Tragkräfte der Maximal- in gy. tragkraft. an gr. tragkraft. Maximaltragkräfte 430 100 580 100 Unipolare Tragkräfte nach dem 1. Abfalle des Ankers 420 97 393 67 X&&&. 2.&.& 425 98 414 71 ⸗ ⸗ ⸗* 3. ⸗ ⸗ ⸗ 195 45 330 56 ⸗ ⸗ 3 4 414. ⸗ ⸗ ⸗ 400 93 350 60 . 5&& 370 86 396 68

Bei einer näheren Einsicht der Tabelle L ziehe ich nachstehende Schlüsse:

1) Hat der Pol einer stahlharten Hufeisenlamelle durch die geeignete Behand-

lungsweise die Maximaltragkraft-— die primäre unipolare Tragkraft— erreicht, so ist die ssecundäre unipolare Tragkraft-— d. i. die Tragkraft, wenn der Halbanker einmal abgefallen— stets kleiner, als die primäre unipolare Tragkraft.

2) Die secundäre unipolare Tragkraft kann 33% kleiner sein, als die primäre

unipolare Tragkraft— unipolare Maximaltragkraft— wenn letztere der Zahl Hundert gleich gesetzt wird.

3) Der Fall, wo die primäre und secundäre unipolare Tragkraft vollkommen

gleich waren, wie es sich bei bipolarer Wirkung mitunter ereignen kann, kam hier nicht vor, bleibt desshalb bis jetzt ausgeschlossen.

4) Bei einer sehr gleichmässig harten Hufeisenlamelle kann es vorkommen,

5)

6)

dass die unipolare Tragkraft bei einem weiteren Abfalle des Ankers der secundären unipolaren Tragkraft wieder gleich wird.

Weiter bleibt auch hier bis jetzt der Fall ausgeschlossen, wo unipolare Trag- kräfte bei einem weiteren Abfalle des Halbankers der unipolaren Maximal- tragkraft wieder gleich werden.

Was die unipolaren Tragkräfte im Allgemeinen nach dem zweiten, dritten, vierten und fünften Abfalle des Halbankers anlangen, so finden wieder Stärkungen, theils Schwächungen in den Tragkräften von einigen Procenten statt: die vorhandenen Schwächungen bei dem 5. Abfalle des Halbankers be-
