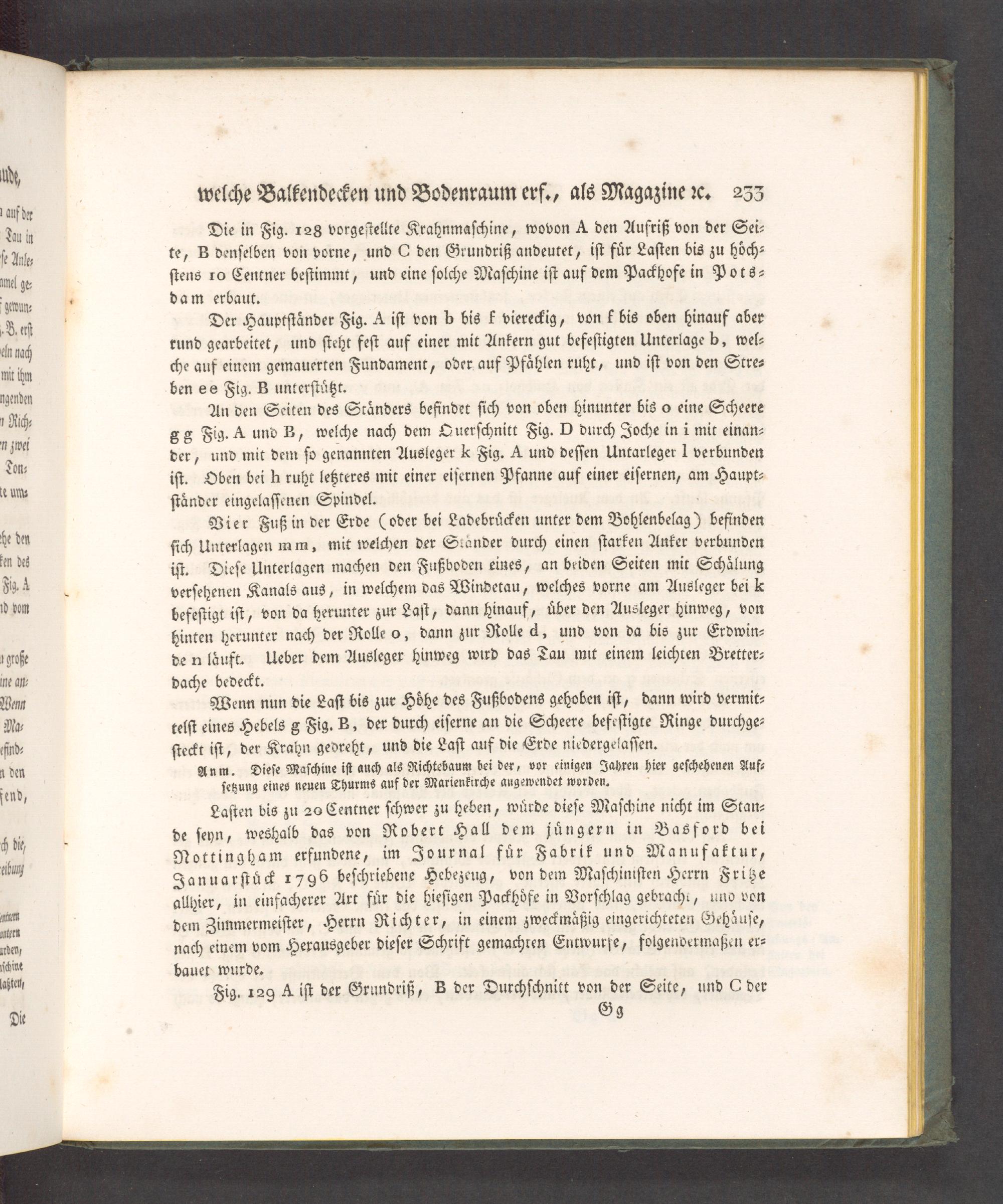

welche Balkendecken und Bodenraum erf., als Magazine ꝛc. 233

Die in Fig. 123 vorgeſtellte Krahnmaſchine, wovon A den Aufriß von der Sei⸗ te, B denſelben von vorne, und C den Grundriß andeutet, iſt fuͤr Laſten bis zu hoͤch⸗ ſtens 10 Centner beſtimmt, und eine ſolche Maſchine iſt auf dem Packhofe in Pots⸗ dam erbaut.

Der Hauptſtaͤnder Fig. A iſt von b bis f viereckig, von f bis oben hinauf aber rund gearbeitet, und ſteht feſt auf einer mit Ankern gut befeſtigten Unterlage b, wel⸗ che auf einem gemauerten Fundament, oder auf Pfaͤhlen ruht, und iſt von den Stre⸗ ben ee Fig. B unterſtuͤtzt.

An den Seiten des Staͤnders befindet ſich von oben hinunter bis o eine Scheere gg Fig. A und B, welche nach dem OQuerſchnitt Fig. D durch Joche in i mit einan⸗ der, und mit dem ſo genannten Ausleger k Fig. A und deſſen Untarleger l verbunden iſt. Oben bei h ruht letzteres mit einer eiſernen Pfanne auf einer eiſernen, am Haupt⸗ ſtaͤnder eingelaſſenen Spindel.

Vier Fuß in der Erde(oder bei Ladebruͤcken unter dem Bohlenbelag) befinden ſich Unterlagen mm, mit welchen der Ständer durch einen ſtarken Anker verbunden iſt. Dieſe Unterlagen machen den Fußboden eines, an beiden Seiten mit Schaͤlung verſehenen Kanals aus, in welchem das Windetau, welches vorne am Ausleger bei k befeſtigt iſt, von da herunter zur Laſt, dann hinauf, uͤber den Ausleger hinweg, von hinten herunter nach der Rolle o, dann zur Rolle d, und von da bis zur Erdwin⸗ den lauft. Ueber dem Ausleger hinweg wird das Tau mit einem leichten Bretter⸗ dache bedeckt.

Wenn nun die Laſt bis zur Hoͤhe des Fußbodens gehoben iſt, dann wird vermit⸗ telſt eines Hebels g Fig. B, der durch eiſerne an die Scheere befeſtigte Ringe durchge⸗ ſteckt iſt, der Krahn gedreht, und die Laſt auf die Erde niedergelaſſen.

Anm. Dieſe Maſchine iſt auch als Richtebaum bei der, vor einigen Jahren hier geſchehenen Auf⸗ ſetzung eines neuen Thurms auf der Marienkirche augewendet worden.

Laſten bis zu 20 Centner ſchwer zu heben, wuͤrde dieſe Maſchine nicht im Stan⸗ de ſeyn, weshalb das von Robert Hall dem juͤngern in Basford bei Nottingham erfundene, im Journal fuͤr Fabrik und Manufaktur, Januarſtuͤck 1796 beſchriebene Hebezeug, von dem Maſchiniſten Herrn Fritze allhier, in einfacherer Art fuͤr die hieſigen Packhoͤfe in Vorſchlag gebracht, und von dem Zimmermeiſter, Herrn Richter, in einem zweckmaͤßig eingerichteten Gehaͤuſe, nach einem vom Herausgeber dieſer Schrift gemachten Entwurſe, folgendermaßen er⸗ bauet wurde.

Fig. 129 A iſt der Grundriß, B der Durchſchnitt von der Seite, und O der

Gg
