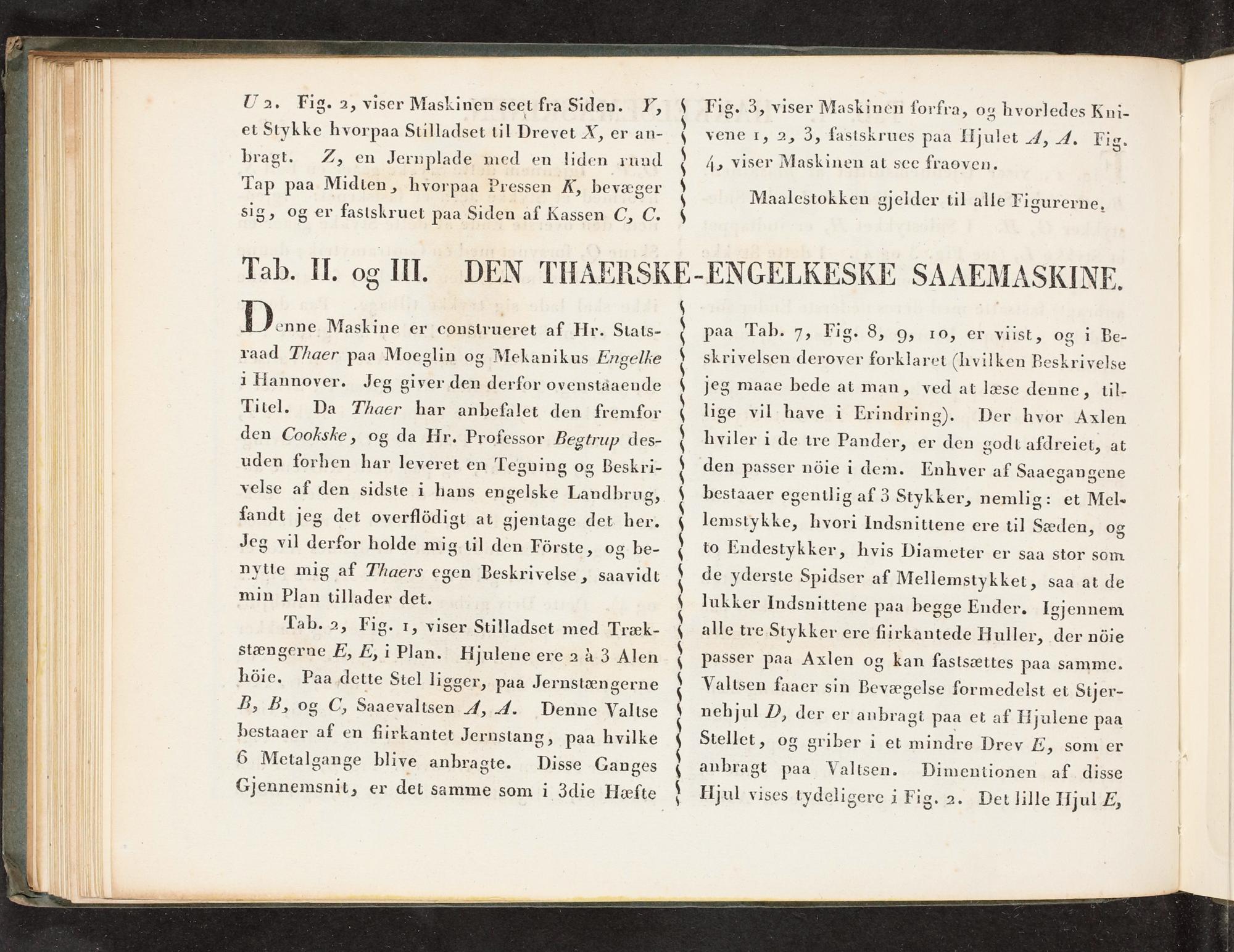

U 2. Fig. 2, viser Maskinen Seetifra'sSided. PP, et Stykke hvorpaa Stilladset til Drevet X, er an- bragt. Z, en Jernplade med en liden rund Tap paa Midien, hvorpaa Pressen K, bevæger
sig, og er fastskruet paa Siden af Kassen C, C.
SS SS SD ØD AN
Fig. 3, viser Maskinen forfra, og hvorledes Kni- € 1.7 vene 1, 2, 3, fastskrues paa Hjulet 4, A. Fis.
4» viser Maskinen at sce fraoven.
Maalestokken gjelder til alle Figurerne,
Tab. Al: og Il. DEN THAERSKE-ENGELKESKE SAAEMASKINE.
BD Maskine er construeret af Hr. Stats- raad Thaer paa Moeglin og Mekanikus Engelke 1 Hannover. Jeg giver den derfor ovenståaende Titel.
den Cookske, og da Hr. Professor Begtrup des-
Da Thaer har anbefalét den fremfor
uden forhen har leveret en Tegning og Beskri- velse af den sidste i hans engelske Landbrug, fandt jeg det overflådigt at gjentage det. her. Jeg vil derfor holde mig til den Fårste, og be- nytie mig af Thaers egen Beskrivelse, saavidt min Plan tillader det.
Tab. 2, Fig. 1, viser Stilladset med Træk- stængerne E, E, i Plan. Hjulene ere 2 43 Alen håie. Paa dette Stel ligger, paa Jernstængerne B>:P 08,0, Saaevaltsen: 4,;4.5 Denne Valtse bestaaer af en fiirkantet Jernstang, paa hvilke
6 Metalgange blive anbragte. Disse Ganges
Gjennemsnit, er det samme som i 3die Hæfte
dd een en en ante ante an ate ne ae| meine RT RE en ke an ant me an sale en en DE ne nl
paa: Tab 7,….Figt, 8359570) ersviist, og 1 Be- skrivelsen derover forklaret(hvilken Beskrivelse jeg maae bede at man, ved at læse denne, til- lige vil: have i Erindring). Der hvor Axlen hviler i de ire Pander, er den godt afdreiet, at
den passer nåle 1 dem. Enhver af Saaegangene
bestaaer egentlig af 3 Stykker, nemlig: et Mel- lemstykke, hvori Indsnittene ere til Sæden, og
to Endestykker, hvis Diameter er såa stor som de yderste Spidser af Mellemstykket, saa at de lukker Indsnittene paa begge Ender. Igjennem. alle tre Stykker ere fiirkantede H uller, der nåie passer paa Axlen og kan fastsættes paa samme. Valtsen faaer sin Bevægelse formedelst et Sijer- nehjul D, der er anbragt paa et af Hjulene paa Stellet, og griber i et mindre Drev Æ, som er Dimentionen af. disse
Hjul vises tydeligere j Fig.2. Det lille Hjul E,
anbragt paa Valtsen.
