Fab:

ne 1, viser Gjennemsnittet af Maskinen. B, C, ade Stolper, samlede"med z2de Side- stykker G, H. I Sidestykket HK, er indtappet et Stykke L,(see Fig. 3 og 4). I dette Stykke ere Opstanderne M,(hvorimellem Siaalet IV, er anbragt) fastsatte med deres nederste Ender for- medelst 2 Tappe hvormed de gaae igjennem samme. Under Staalet er anbragt et Stykke I, der, med en Tap paa hver Eude, gaaer igjen- nem de omtalte Opstandere M. Paa dette Stykke hviler Staalet og fastskrues med 2de Bolte der gaaer igjennem det og Nederstykket I. Staalet fastskrues ligeledes til Opstanderne M, med 2de Bolte. Af de&verste Ender af Staalet er den ene forsynet med et Hul, og den anden med en Gaffel, hvori ligger en Axel, der paa Midten har en Jernstift der griher ind i en Ydsken paa Pressen, for at nedtrykke denne. Paa Enden har den en Vinkel, hvorpaa Pressestangen Æ, fastskrues med 2de Bolte. Paa denne Stang hæn- ges Vægten O:"DP"ar'erstykke der liggeripår ralel med Stykket L, men er lagt ovenpaa Side- stykkerne Æ;' det, bærer den forreste Ende af

Kassen C, C, og den bageste Ende af Axlen

SEE RE DE BE De ae AI SL ME anale adl SEE EET EDT ae DP ar ae ale ae eee enedes]

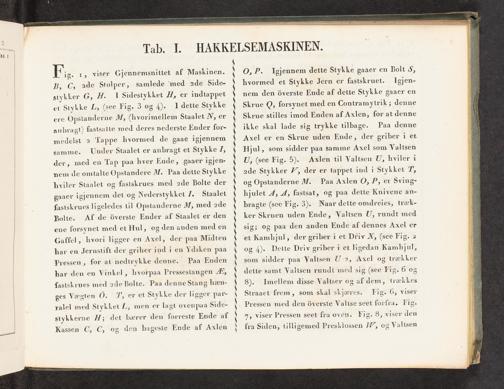

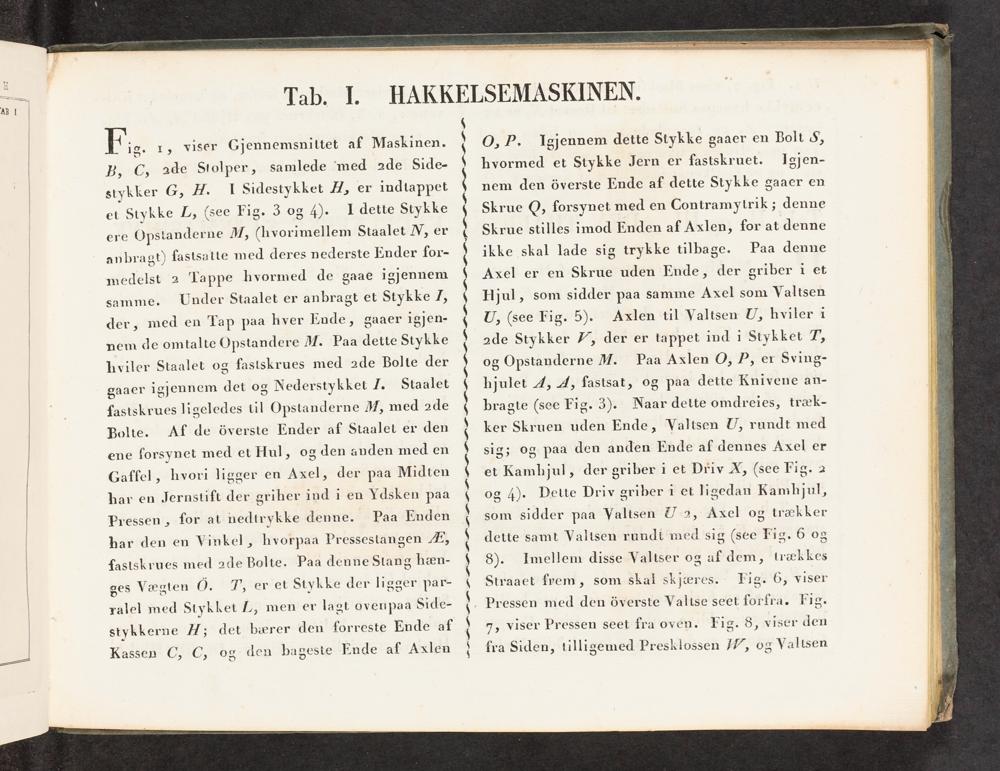

HAKKELSEMASKINEN,.

O, P. Igjennem dette Stykke gaaer en Bolt&, hvormed et Stykke Jern er fastskruet.- nem den åverste Ende af dette Stykke gaaer en Skrue Q, forsynet med en Contramytrik; denne Skrue stilles imod Enden af Axlen, for at denne ikke skal lade sig trykke tilbage.

Axel er en Skrue uden Ende, der griber 1 et

Paa denne

Hjul, som sidder paa samme Axel som Valtsen U,(see Fig. 5). Axlen til Valtsen U, hviler 1 ade Stykker /, der er tappet ind i Stykket T, Paa Axlen O, P, er Sving- hjulet 4, 4, fastsat, og paa dette Knivene an-

og Opstanderne M.

bragte(see Fig. 3). Naar dette omdreies, træk- ker Skruen uden Ende, Valisen U, rundt med sig; og paa den anden Ende af dennes Axel er et Kamhjul, der griber i et Driv AX,(see Fries og 4). Dette Driv griber 1 et ligedan Kamhjul, som sidder paa Valisen U 2, Axel og trækker dette samt Valisen rundt med sig(see Fig. 6 og 8). Imellem disse Valtiser og af dem, trækkes Straaet frem, som skal skjæres.. Fig. 6, viser Pressen med den dverste Valise seet forfra. Fig. 7, viser Pressen seet fra oven. Fig. 8, viser den

fra Siden, tilligemed Presklossen /7, og Valtisen
