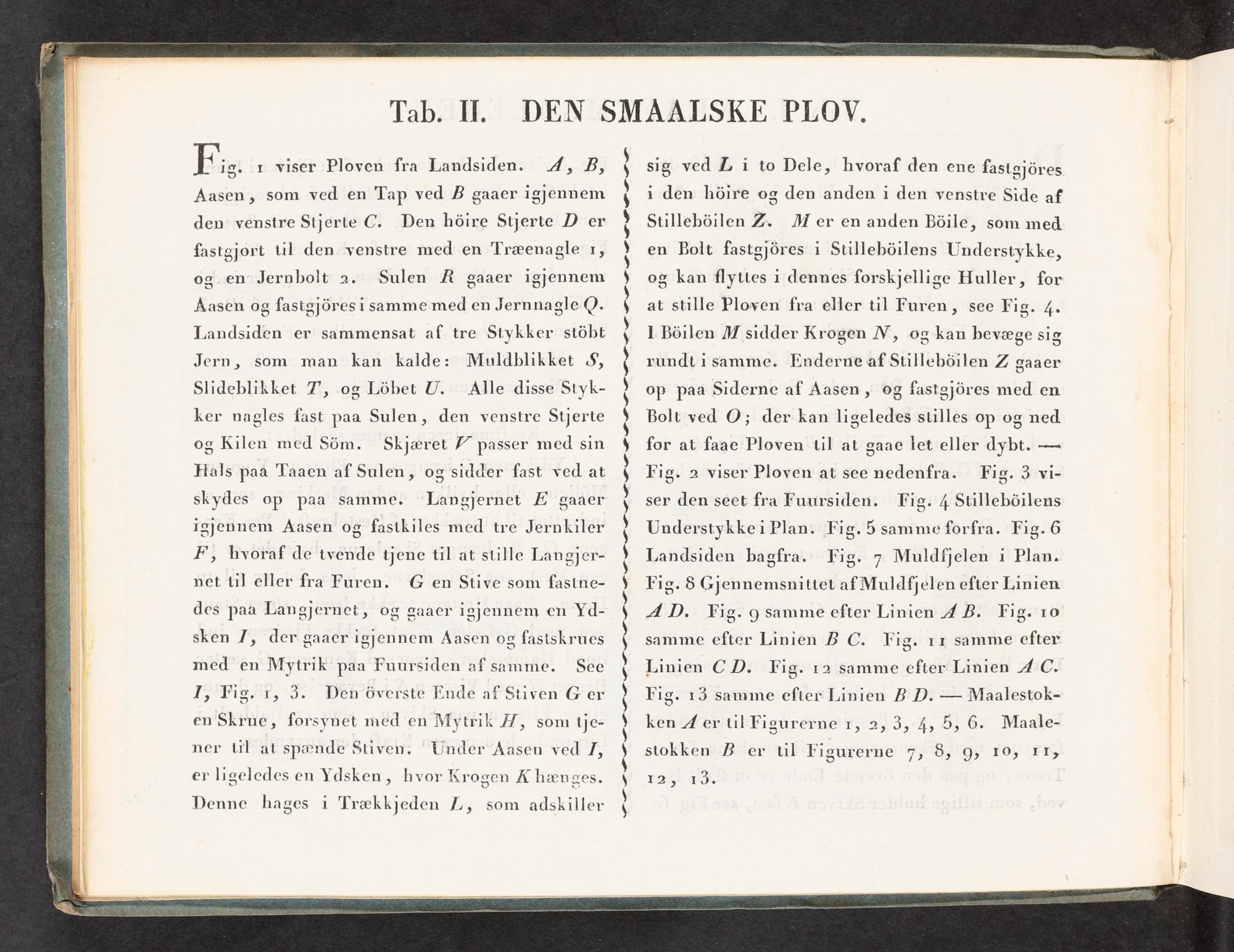

Tab. II.

FE; r viser Ploven fra Landsiden.

o ao

Å,B, Aasen, som ved en Tap ved B gaaer igjennem den venstre Stjerte C. Den håire Stjerte D er fastgjort til den venstre med en Træenagle 1, og en Jernbolt 2. Sulen ØR gaaer igjennem Aasen og fastgjøres i samme med en Jernnagle Q. Landsiden er sammensat af tre Stykker stobt Jern, som man kan kalde: Muldblikket$, Slideblikket 77, og Lobet VU. Alle disse Styk- ker nagles fast paa Sulen, den venstre Stjerte og Kilen med Som. Skjæret /” passer med sin Hals paa Taaen af Sulen, og sidder fast ved at skydes op paa samme."Langjernet EÆ gaaer igjennem Aasen og fastkiles med tre Jernkiler F, hvoraf de tvende tjene til at stille Langjer- net iil eller fra Furen. G en Stive som fastne- des paa Langjernet, og gaaer igjennem en Yd- sken /, der gaaer igjennem Aasen og fastskrues med en Mytrik paa Fuursiden af samme. See T,'Fig,.T,:3.. Den overste Ende af Stiven G er en Skrue, forsynet med en Mytrik /, som tje- ner til at spænde Stiven;"Under Aasen ved /, er ligeledes en Ydsken, hvor Krogen K hænges.

Denne hages i Trækkjeden£, som adskiller

SS PSP SSP RES SEERE EPS REE SSP ES LP CP DE

DEN SMAÅAALSKE PLOV.

sig ved L i to Dele, hvoraf den ene fastgjåres i den håire og den anden i den venstre Side af Stillebéilen Z. Mer en anden Béile, som med en Bolt fastgjores i Stillebéilens Understykke, og kan flyttes i dennes forskjellige Huller, for at stille Ploven fra eller til Furen, see Fig. 4. I Bilen M sidder Krogen W, og kan bevæge sig rundt i samme. Enderne af Stillebåilen Z gaaer op paa Siderne af Aasen, og fastgjéres med en Bolt ved O; der kan ligeledes stilles op og ned. for at faae Ploven til at gaae let eller dybt.— Fig. 3 vi-

ser den séet fra Fuursiden. Fig. 4 Stillebåilens

Fig. 2 viser Ploven at see nedenfra.

Understykke i Plan. Fig. 5 samme forfra. Fig. 6 Landsiden bagfra. Fig. 7 Muldfjelen i Plan. Fig. 8 Gjennemsnittet af Muldfjelen efter Linien A D. Fig. 9 samme efter Linien Å B. Fig. 10 samme efter Linien B C. Fig. 11 samme efter Linien CD. Fig. 12 samme efter Linien AC. Fig. 13 samme efter Linien B D.— Maalestok- ken Æer:tilFieure&ne 77:25 3,-4,.53'6£ Maade= stokken BP er til Figurerne fB 0] 20 TBIG
