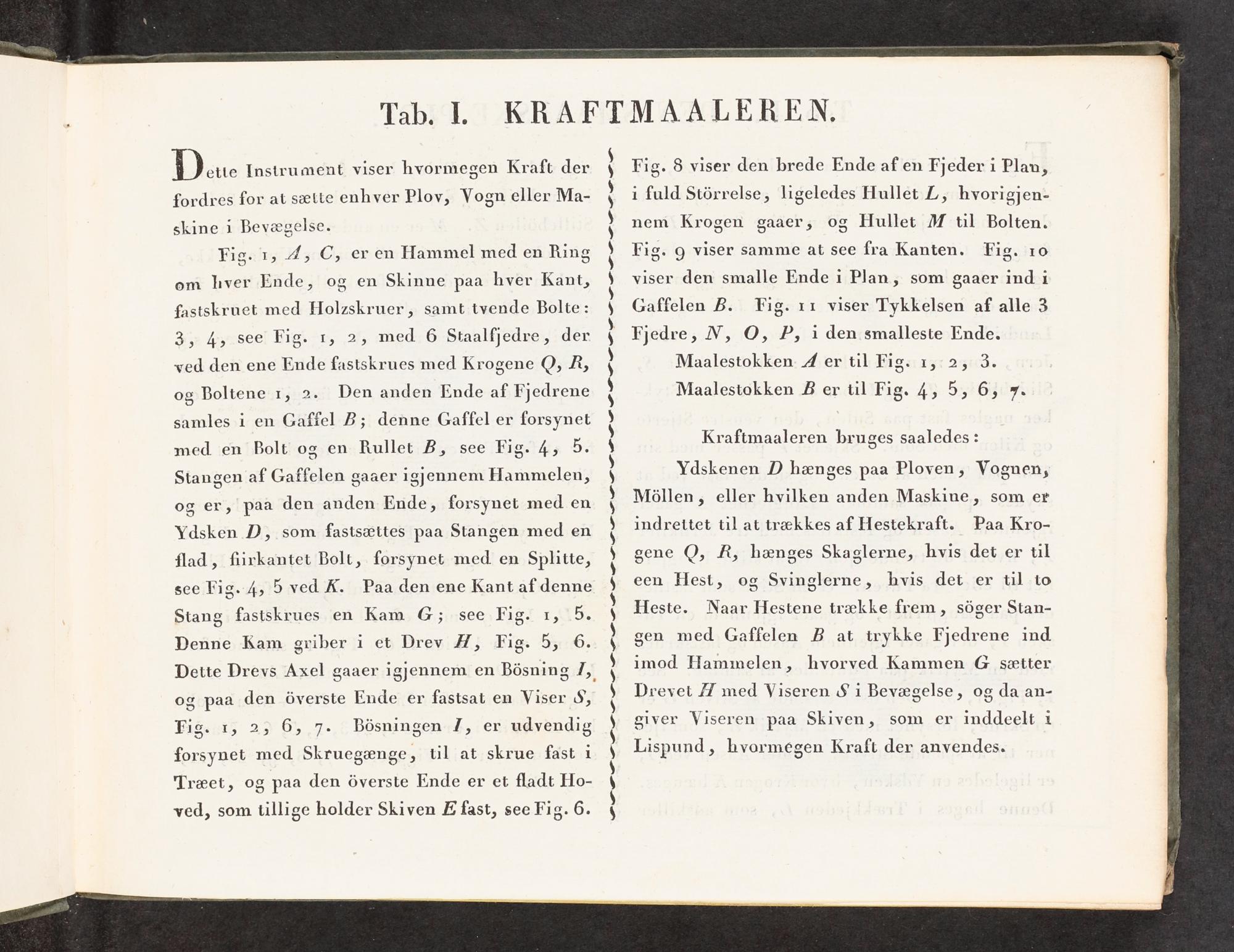

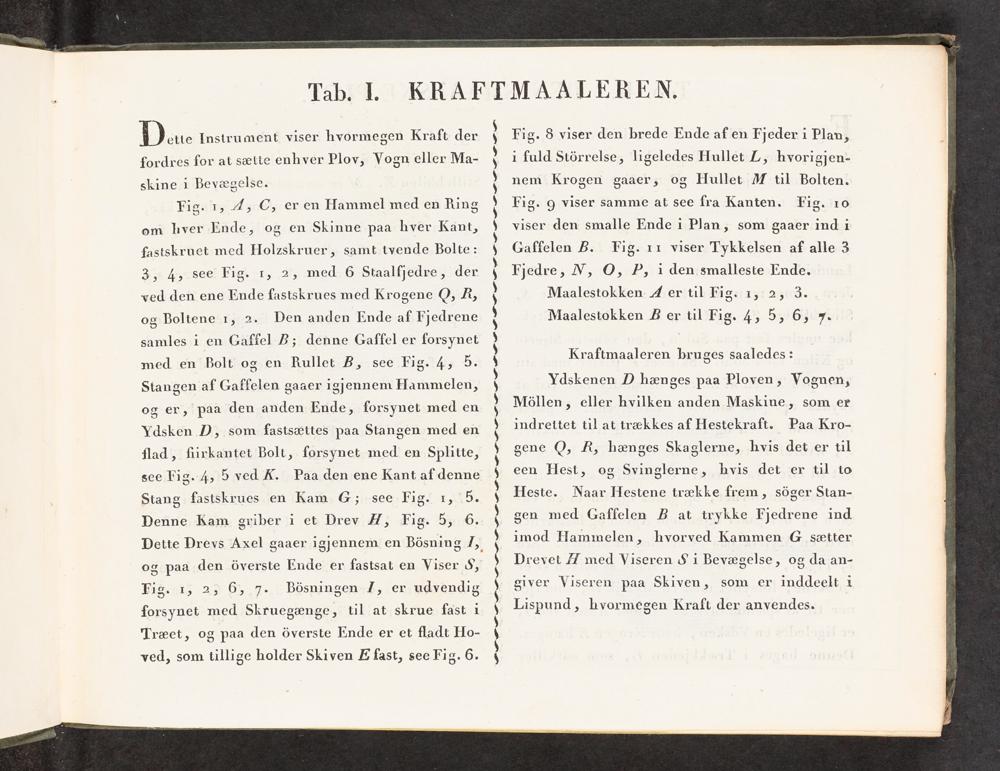

Tab. I.

Da Instrument viser hvormegen Kraft der fordres for at sætte enhver Plov, Vogn eller Ma- skine i Bevægelse.

Fig. 1, 4, C, er en Hammel med en Ring om hver Ende, og en Skinne paa hver Kant, fastskruet med Holzskruer, samt tvende Bolte: 37 4yseel Fig. or,.2'; med. 6 Staalfjedre;,: dér ved den ene Ende fastskrues med Krogene Q, R, og Boltene 1, 2. Den anden Ende af Fjedrene samles i en Gaffel B; denne Gaffel er forsynet med en Bolt og en Rullet B, see Fig. 4, 5. Stangen af Gaffelen gaaer igjennem Hammelen, og er, paa den anden Ende, forsynet med en Ydsken D, som fastsættes paa Stangen med en flad, fjirkantet Bolt, forsynet med. en Splitte, sce Fig. 4, 5 ved K. Paa den ene Kant af denne Stang fastskrues en Kam G; see Fig. 1, 5. Denne Kam griber i et Drev Æ, Fig. 5, 6. Dette Drevs Axel gaaer igjennem en Båsning 7, og paa den åverste Ende er fastsat en Viser$, Fis; 2,3) 6% ,7.,£ Båsningenrf er udvendig forsynet med Skruegænge, til at skrue fast i Træet, og paa den åverste Ende er et fladt Ho-

ved, som tillige holder Skiven E fast, see Fig. 6.

SE BE REE ET ET EM Mn ennen nede nen nn sn ennen

KRAFTMAALEREN,

Fig. 8 viser den brede Ende af en Fjeder i Plan, i fuld Stårrelse, ligeledes Hullet L, hvorigjen- nem Krogen gaaer, og Hullet M til Bolten. Fig. g viser samme at see fra Kanten. Fig. 10 viser den smalle Ende i Plan, som gaaer ind i Gaffelen B. Fig. 11 viser Tykkelsen af alle 3 Fjedre, N, O, P, i den smalleste Ende. Maalestokken. Æ er til Fig. 1,2, 3. Maalestokken B er til Fig. 4, 5, 6,—.

Kraftmaaleren bruges saaledes:

Ydskenen D hænges paa Ploven, Vognen, Maållen, eller hvilken anden Maskine, som er indrettet til at trækkes af Hestekraft. Paa Kro- gene Q, R, hænges Skaglerne, hvis det er til een Hest, og Svinglerne, hvis det er til to Heste. Naar Hestene trække frem, såger Stan- gen med Gaffelen B at trykke Fjedrene ind imod Hammelen, hvorved Kammen G sætter Drevet/ med Viseren& i Bevægelse, og da an- giver Viseren paa Skiven, som er inddeelt 1

Lispund, hvormégen Kraft der anvendes.
