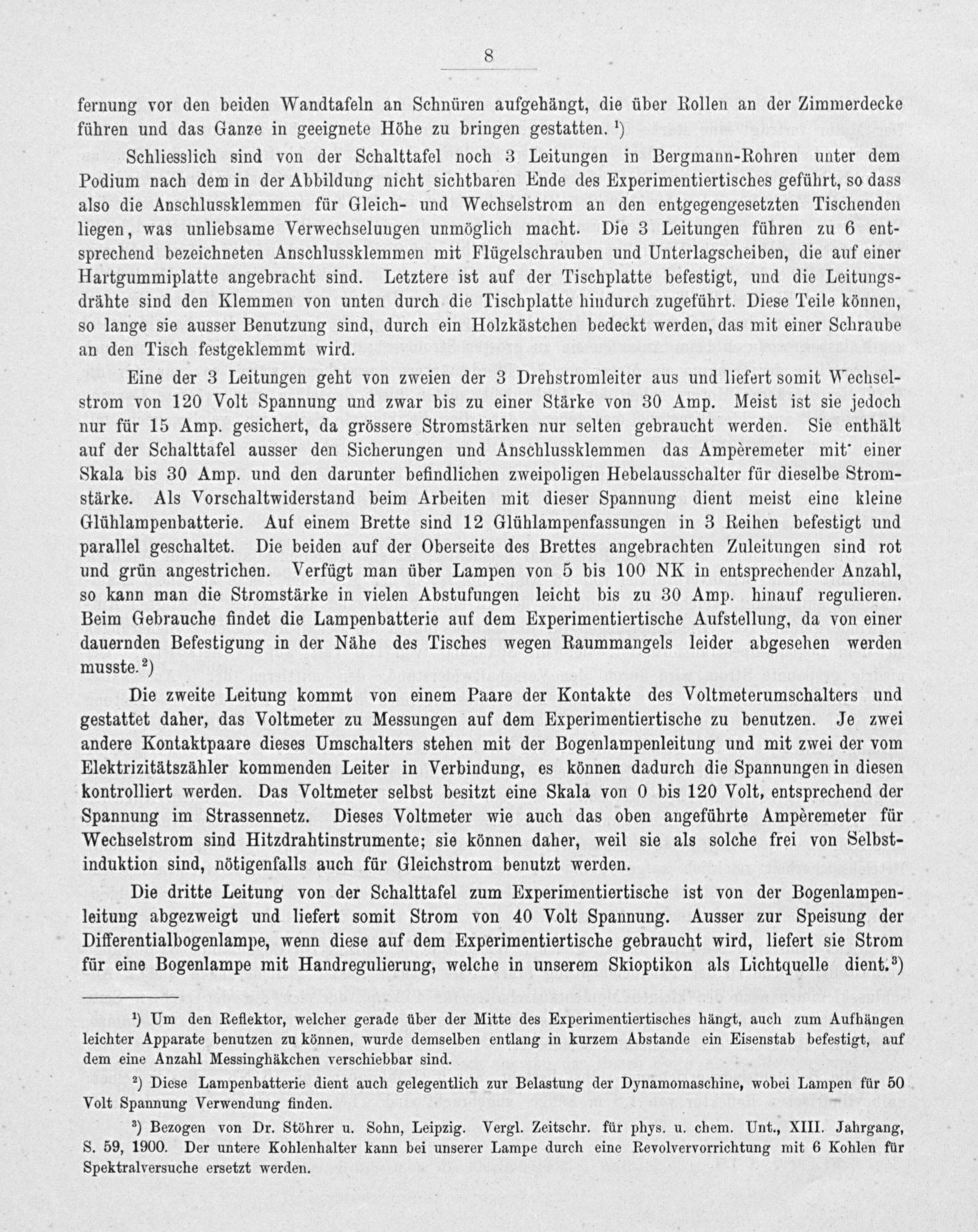

fernung vor den beiden Wandtafeln an Schnüren aufgehängt, die über Rollen an der Zimmerdecke führen und das Ganze in geeignete Höhe zu bringen gestatten. ¹)
Schliesslich sind von der Schalttafel noch 3 Leitungen in Bergmann-Rohren unter dem Podium nach dem in der Abbildung nicht sichtbaren Ende des Experimentiertisches geführt, so dass also die Anschlussklemmen für Gleich- und Wechselstrom an den entgegengesetzten Tischenden liegen, was unliebsame Verwechselungen unmöglich macht. Die 3 Leitungen führen zu 6 ent- sprechend bezeichneten Anschlussklemmen mit Flügelschrauben und Unterlagscheiben, die auf einer Hartgummiplatte angebracht sind. Letztere ist auf der Tischplatte befestigt, und die Leitungs- drähte sind den Klemmen von unten durch die Tischplatte hindurch zugeführt. Diese Teile können, so lange sie ausser Benutzung sind, durch ein Holzkästchen bedeckt werden, das mit einer Schraube an den Tisch festgeklemmt wird.
Eine der 3 Leitungen geht von zweien der 3 Drehstromleiter aus und liefert somit Wechsel- strom von 120 Volt Spannung und zwar bis zu einer Stärke von 30 Amp. Meist ist sie jedoch nur für 15 Amp. gesichert, da grössere Stromstärken nur selten gebraucht werden. Sie enthält auf der Schalttafel ausser den Sicherungen und Anschlussklemmen das Ampeèremeter mit' einer Skala bis 30 Amp. und den darunter befindlichen zweipoligen Hebelausschalter für dieselbe Strom- stärke. Als Vorschaltwiderstand beim Arbeiten mit dieser Spannung dient meist eine kleine Glühlampenbatterie. Auf einem Brette sind 12 Glühlampenfassungen in 3 Reihen befestigt und parallel geschaltet. Die beiden auf der Oberseite des Brettes angebrachten Zuleitungen sind rot und grün angestrichen. Verfügt man über Lampen von 5 bis 100 NK in entsprechender Anzahl, so kann man die Stromstärke in vielen Abstufungen leicht bis zu 30 Amp. hinauf regqulieren. Beim Gebrauche findet die Lampenbatterie auf dem Experimentiertische Aufstellung, da von einer dauernden Befestigung in der Nähe des Tisches wegen Raummangels leider abgesehen werden musste. ²)
Die zweite Leitung kommt von einem Paare der Kontakte des Voltmeterumschalters und gestattet daher, das Voltmeter zu Messungen auf dem Experimentiertische zu benutzen. Je zwei andere Kontaktpaare dieses Umschalters stehen mit der Bogenlampenleitung und mit zwei der vom Elektrizitätszähler kommenden Leiter in Verbindung, es können dadurch die Spannungen in diesen kontrolliert werden. Das Voltmeter selbst besitzt eine Skala von 0 bis 120 Volt, entsprechend der Spannung im Strassennetz. Dieses Voltmeter wie auch das oben angeführte Ampèremeter für Wechselstrom sind Hitzdrahtinstrumente; sie können daher, weil sie als solche frei von Selbst- induktion sind, nötigenfalls auch für Gleichstrom benutzt werden.
Die dritte Leitung von der Schalttafel zum Experimentiertische ist von der Bogenlampen- leitung abgezweigt und liefert somit Strom von 40 Volt Spannung. Ausser zur Speisung der Differentialbogenlampe, wenn diese auf dem Experimentiertische gebraucht wird, liefert sie Strom für eine Bogenlampe mit Handregulierung, welche in unserem Skioptikon als Lichtquelle dient. ³)
¹) Um den Reflektor, welcher gerade über der Mitte des Experimentiertisches hängt, auch zum Aufhängen leichter Apparate benutzen zu können, wurde demselben entlang in kurzem Abstande ein Eisenstab befestigt, auf dem eine Anzahl Messinghäkchen verschiebbar sind.
²) Diese Lampenbatterie dient auch gelegentlich zur Belastung der Dynamomaschine, wobei Lampen für 50 Volt Spannung Verwendung finden.
³) Bezogen von Dr. Stöhrer u. Sohn, Leipzig. Vergl. Zeitschr. für phys. u. chem. Unt., XIII. Jahrgang, S. 59, 1900. Der untere Kohlenhalter kann bei unserer Lampe durch eine Revolvervorrichtung mit 6 Kohlen für Spektralversuche ersetzt werden.
