(Figuren) erfolgt durch Darſtellung ihrer Umrißlinien, jene der Körper durch Darſtellung ihrer Begrenzungsflächen.

Derjenige Punkt einer Geraden, der der Frontalebene am nächſten liegt, gilt als ihr Anfangspunkt.

Sind mehrere Geraden darzuſtellen, ſo iſt zunächſt ihr gegenleitiges Lageverhältnis zu unterſuchen. Windſchiefe und von ihren Anfangspunkten aus auseinanderlaufende Geraden ſind unabhängig von einander, alſo einzeln, von ihren Anfangspunkten aus zuſammenlaufende Geraden gewöhnlich durch ihre Rnfangspunkte und ihren Schnittpunkt und parallele Geraden durch ihren Anfangspunkt und ihren gemeinſamen Richtungspunkt beſtimmt. Dieſer liegt da, wo die Parallelen bei ausreichender Verlängerung ſich ſcheinbar ſchneiden. Er wird als Fluchtpunkt(v) bezeichnet.

Die Lage des Fluchtpunktes von Parallelen hängt ab von ihrer Lage zu den Grundebenen. Geraden können zu den Grundebenen parallel laufen, ſie können ſich in ſpitzen Winkeln von ihnen entfernen, und ſie können rechtwinklig zu ihnen ſtehen. Dem Horizont parallele Geraden werden wagrechte, vom Horizont unter ſpitzen Winkeln nach oben oder unten ſich entfernende auf- oder abſteigende und rechtwinklig zum Horizont ſtehende werden ſenkrechte genannt. Ferner werden der Vertikalebene parallele Geraden als ſagittale, von der Vertikalebene unter ſpitzen Winkeln nach links oder nach rechts ſich ent- fernende nach links oder nach rechts gedrehte und rechtwinklig zu ihr, alſo der Frontalebene parallel, laufende als frontale bezeichnet.

Eindeutig wird die Lage von Geraden nur durch ihre Beziehungen zu den beiden Grundebenen beſtimmt. Hiernach ſind folgende Lagen zu unterſcheiden:

X 1) die ſagittal wagrechte, 2a) die nach links gedrehte wagrechte, 2 b) die nach rechts gedrehte wagrechte,

B uH— 8 S 92 2 v Hoo Ca

vl— 3 v Ha

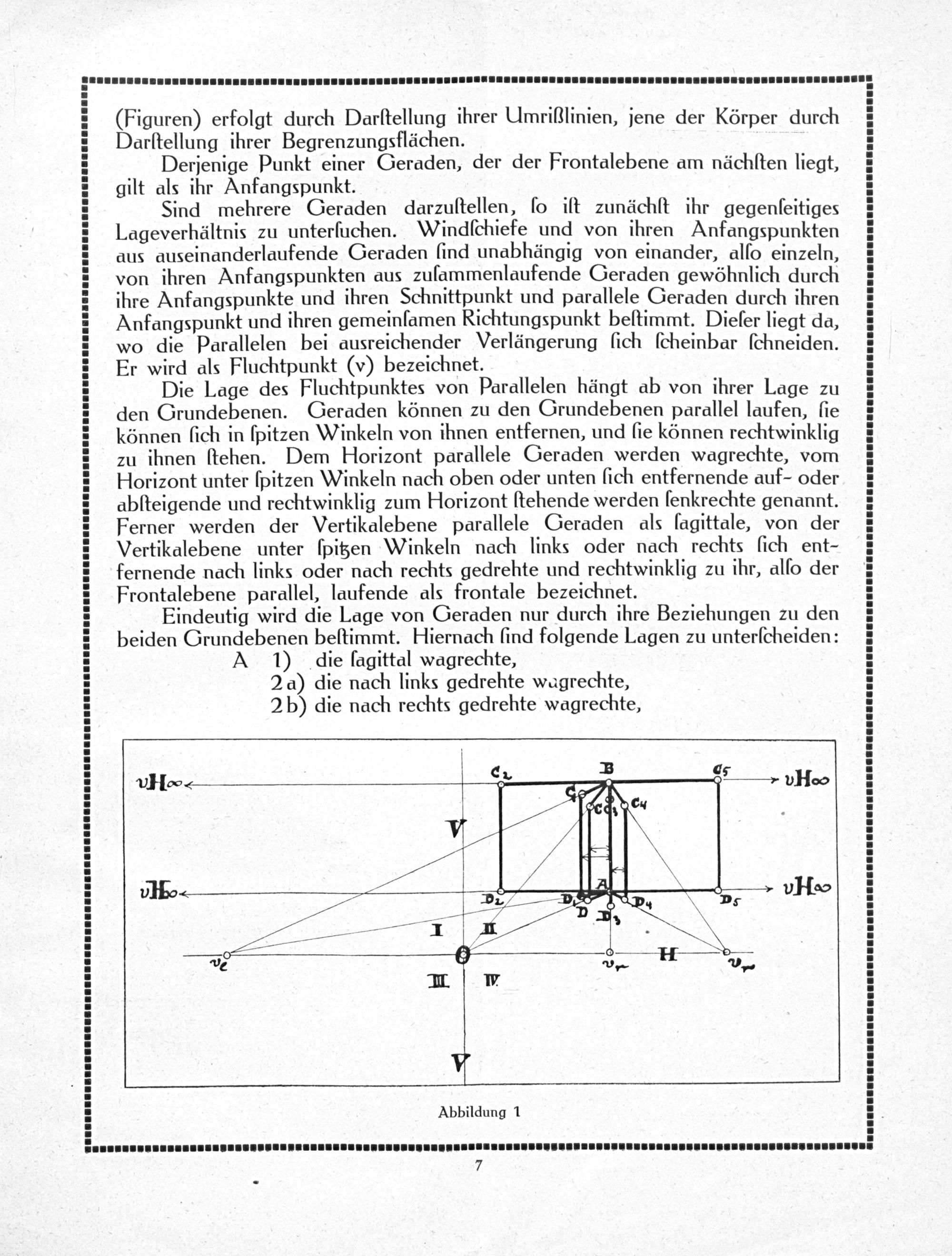

Abbildung 1

7

-
