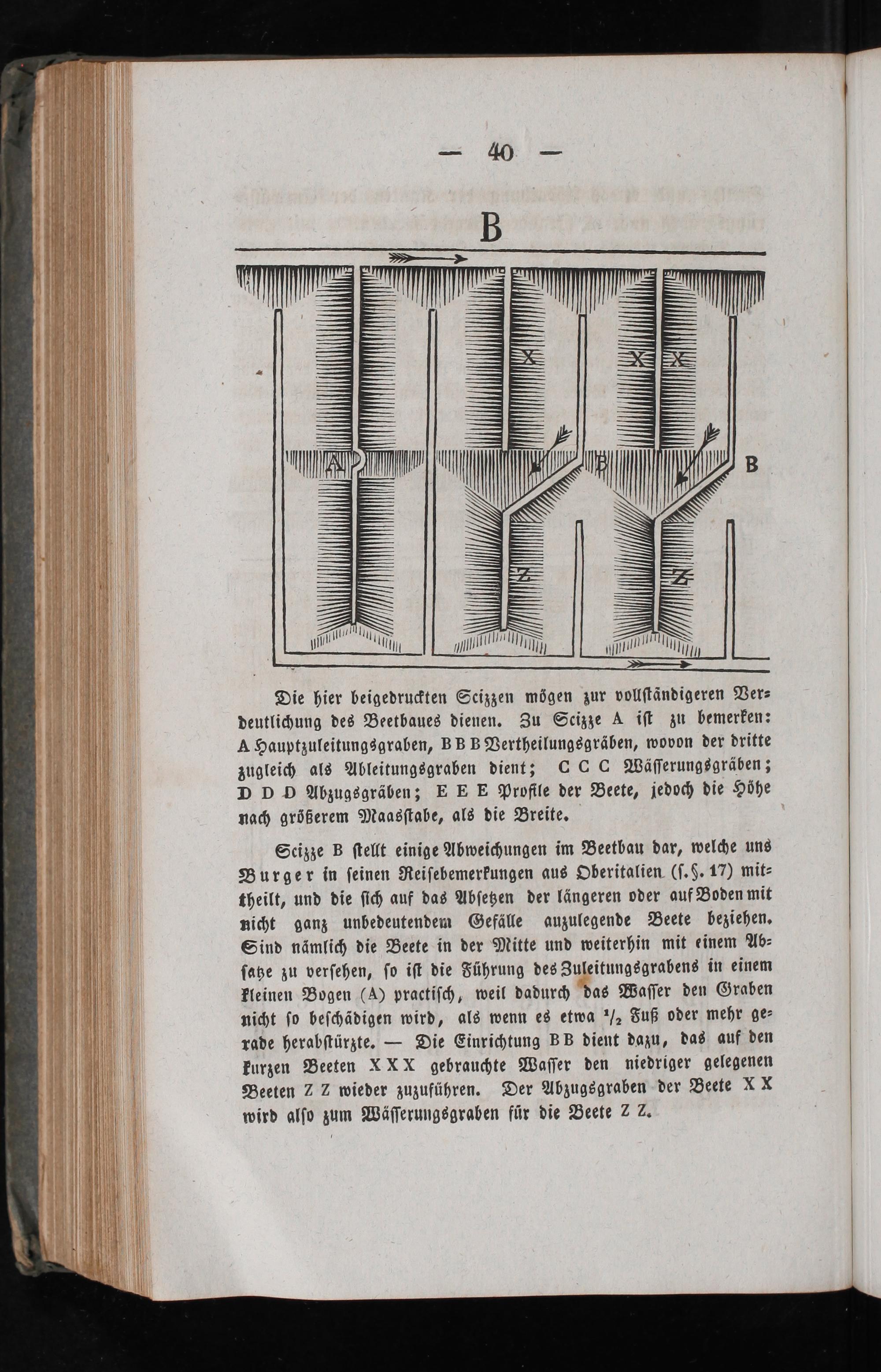

Die hier beigedruckten Scizzen mögen zur vollſtändigeren Ver⸗ deutlichung des Beetbaues dienen. Zu Scizze A iſt zu bemerken: A Hauptzuleitungsgraben, BB B Vertheilungsgräben, wovon der dritte zugleich als Ableitungsgraben dient; GC C Wäſſerungsgräben; D D P Abzugsgräben; E E E Profile der Beete, jedoch die Höhe nach größerem Maasſtabe, als die Breite.

Scizze B ſtellt einige Abweichungen im Beetbau dar, welche uns Burger in ſeinen Reiſebemerkungen aus Oberitalien(ſ.§. 17) mit⸗ theilt, und die ſich auf das Abſetzen der längeren oder auf Boden mit nicht ganz unbedeutendem Gefälle auzulegende Beete beziehen. Sind nämlich die Beete in der Mitte und weiterhin mit einem Ab⸗ ſatze zu verſehen, ſo iſt die Führung des Zuleitungsgrabens in einem kleinen Bogen(A) practiſch, weil dadurch das Waſſer den Graben nicht ſo beſchädigen wird, als wenn es etwa ½ Fuß oder mehr ge⸗ rade herabſtürzte.— Die Einrichtung BB dient dazu, das auf den kurzen Beeten XXX gebrauchte Waſſer den niedriger gelegenen Beeten 2 Z wieder zuzuführen. Der Abzugsgraben der Beete X X wird alſo zum Wäſſerungsgraben für die Beete 2 Z.
