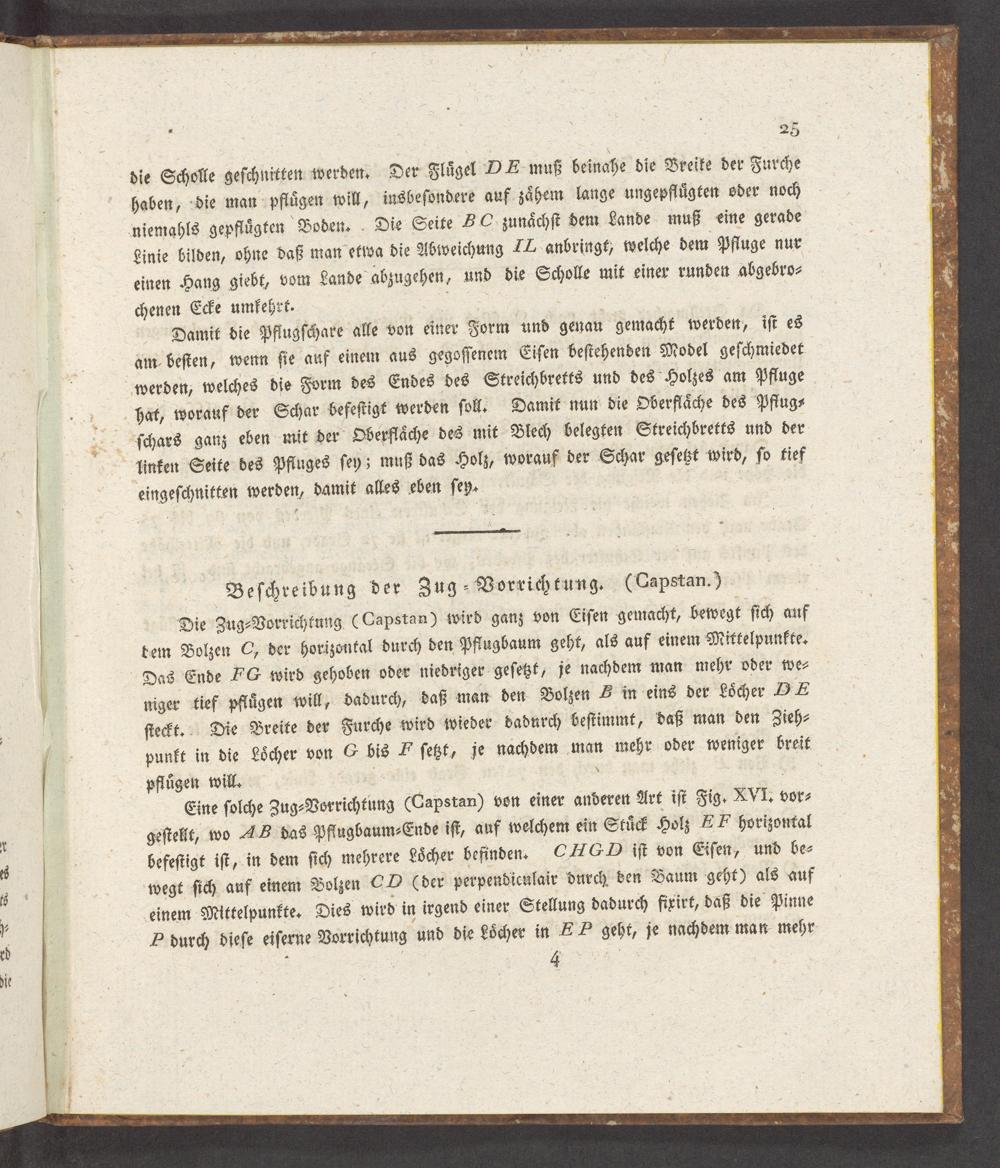

25

die Scholle geſchnitten werden. Der Fluͤgel DE muß beinahe die Breike der Furche

haben„ die man pfluͤgen will, insbeſondere auf zaͤhem lange ungepfluͤgten oder noch niemahls gepfluͤgten Boden. Die Seite B0 zunaͤchſt dem Lande muß eine gerade

Linie bilden, ohne daß man etwa die Abweichung II. anbringt, welche dem Pfluge nur einen Hang giebt, vom Lande abzugehen, und die Scholle mit einer runden abgebro⸗ chenen Ecke umkehrt.

Damit die Pflugſchare alle von einer Form und genau gemacht werden, iſt es am beſten, wenn ſie auf einem aus gegoſſenem Eiſen beſtehenden Model geſchmiedet

werden, welches die Form des Endes des Streichbretts und des Holzes am Pfluge hat, worauf der Schar befeſtigt werden ſoll. Damit nun die Oberflaͤche des Pflug⸗

ſchars ganz eben mit der Oberflaͤche des mit Blech belegten Streichbretts und der linken Seite des Pfluges ſey; muß das Holz, worauf der Schar geſetzt wird, ſo tief eingeſchnitten werden, damit alles eben ſey.

Beſchreibung der Zug Vorrichtung.(Capstan.) Die Zug⸗Vorrichtung(Capstan) wird ganz von Eiſen gemacht, bewegt ſich auf dem Bolzen O, der horizontal durch den Pflugbaum geht, als auf einem Mittelpunkte.

Das Ende G wird gehoben oder niedriger geſetzt, je nachdem man mehr oder we⸗ niger tief pfluͤgen will, dadurch, daß man den Bolzen E in eins der Loͤcher D E

ſteckt. Die Breite der Furche wird wieder dadurch beſtimmt, daß man den Zieh⸗ punkt in die Loͤcher von G bis F ſetzt, je nachdem man mehr oder weniger breit

8 pfluͤgen will. 3

Eine ſolche Zug⸗Vorrichtung(Gapstan) von einer anderen Art iſt Fig. XVI. vor⸗ geſtellt, wo A B das Pflugbaum⸗Ende iſt, auf welchem ein Stuͤck Holz EE horizontal

befeſtigt iſt, in dem ſich mehrere Loͤcher befinden. C GD iſt von Eiſen, und be⸗

wegt ſich auf einem Bolzen C0(der perpendicnlair durch den Baum geht) als auf einem Mittelpunkte. Dies wird in irgend einer Stellung dadurch fixirt, daß die Pinne P durch dieſe eiſerne Vorrichtung und die Loͤcher in E P geht, je nachdem man mehr
