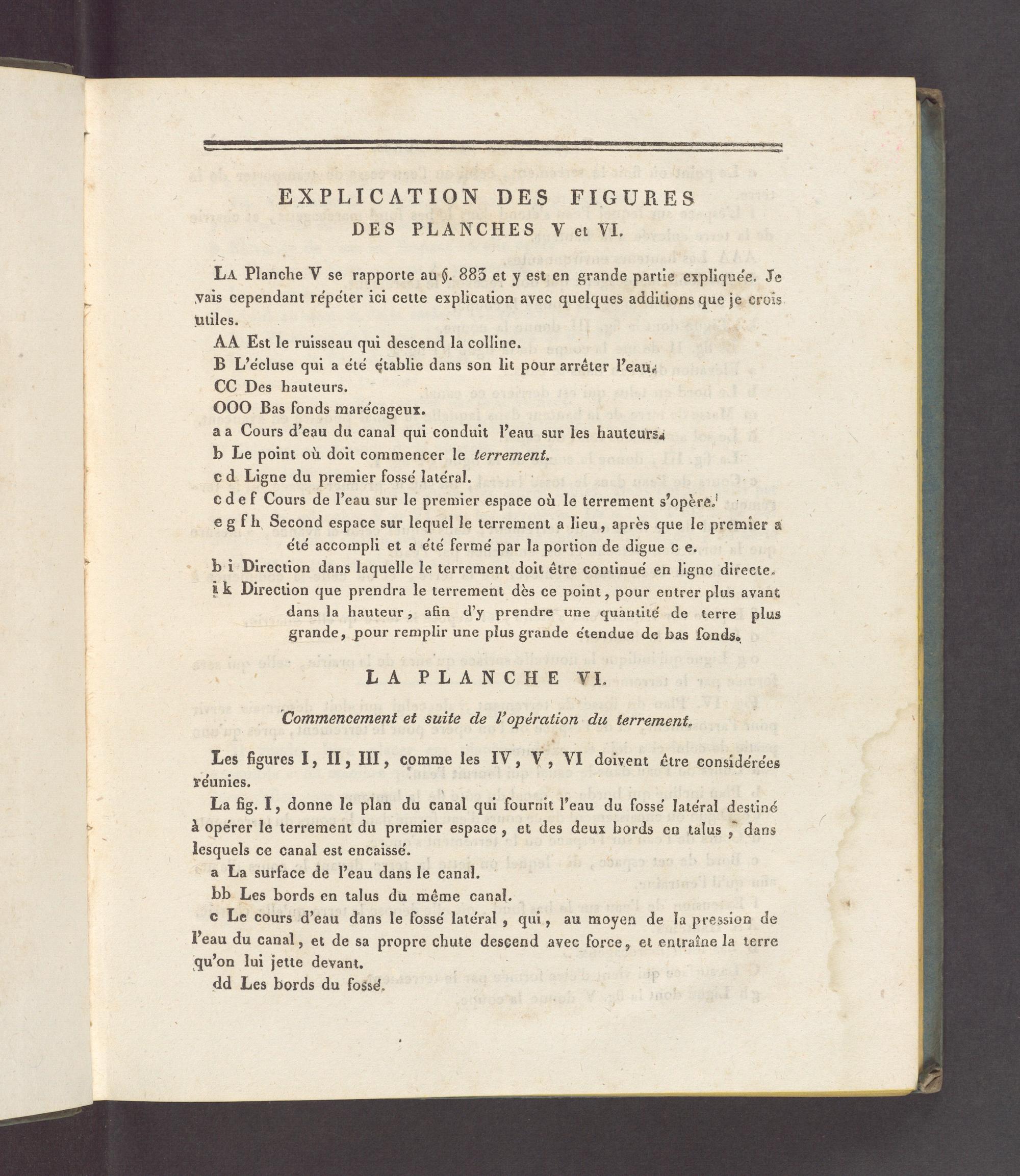

EXPLICATION DES FIGURES DES PLANCHES VW et VI.

LA Planche V se rapporte au§. 885 et y est en grande partie expliquée. Je vYais cependant répéter ici cette explication avec quelques additions que je crois uuüles.

AA Est le ruisseau qui descend la colline.

B L'écluse qui a été établie dans son lit pour arréêter Peau-

CC Des hauteurs.

000 Bas fonds marécageux.

a a Cours d'eau du canal qui conduit Peau sur les hauteurs-

b Le point où doit commencer le terrement.

cd Ligne du premier fossé latéral.

odef Cours de l'eau sur le premier espace ou le terrement s'opère.

egfh Second espace sur lequel le terrement a lieu, après que le premier a

été accompli et a été fermé par la portion de digue ce.

Pb i Direction dans laquelle le terrement doit étre continué en ligne directe-

1 K Direction que prendra le terrement dès ce point, pour entrer plus avant

dans la hauteur, afin d'y prendre une quantité de terre plus grande, pour remplir une plus grande étendue de bas fonds.

LA PLANCHEVI. Commencement et suite de Soeaiion da terrement.

Les figures I, II, III, comme les IV, V, VI doivent étre considérées réunies.

La fig. I, donne le plan du canal qui fournit l'eau du fossé latéral destiné à opérer le terrement du premier espace, et des deux bords en talus, dans lesquels ce canal est encaissé.

a La surface de l'eau dans le canal.

bb Les bords en talus du mème canal.

c Le cours d'eau dans le fossé latéral, qui, au moyen de la pression de

Peau du canal, et de sa propre chute desoend avec force, et entratne la terre qu'on lui jette devant.

dd Les Pords du fosse.
