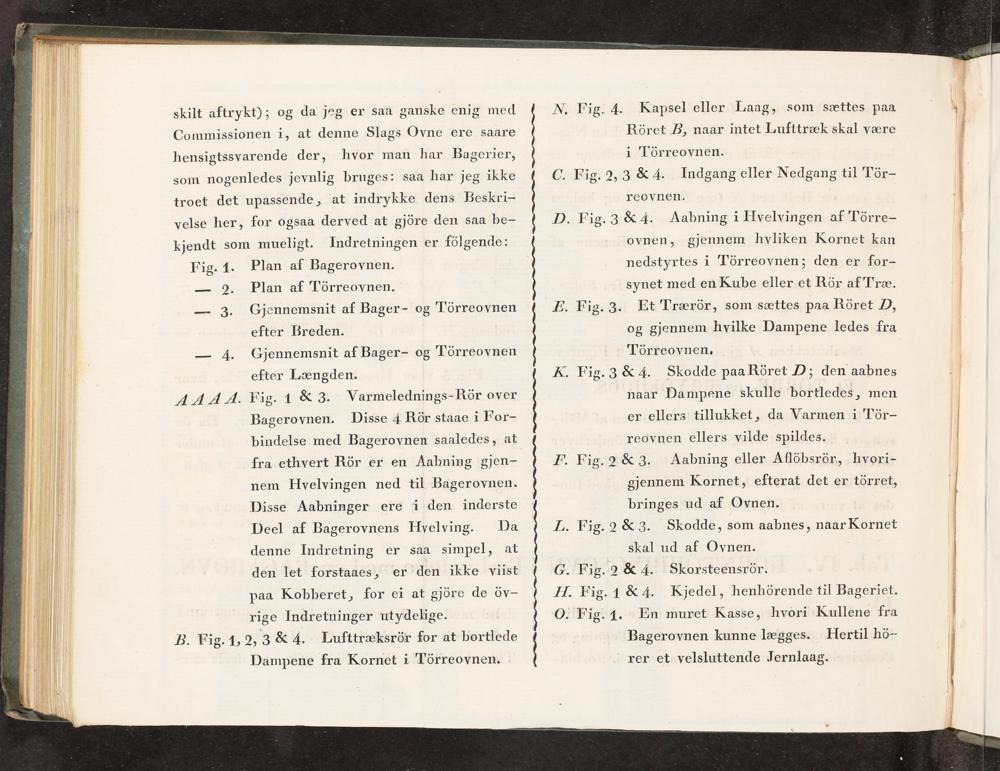

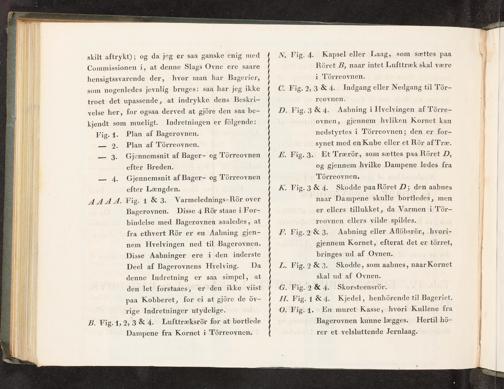

skilt aftrykt); og da jeg er saa ganske enig med Commissionen i, at denne Slags Ovne ere saare hensigtssvarende der, hvor man har Bagerier, som nogenledes jevnlig bruges: saa har jeg ikke troet det upassende, at indrykke dens Beskri- velse her, for ogsaa derved at gjore den saa be— kjendt som mueligt. Indretningen er folgende: Fig. 1. Plan af Bagerovnen. — 9: Plan af Forreovnen. — 3. Gjennemsnit af Bager- og Torreoynen efter Breden. — Å. Gjennemsnit af Bager- og Torreovnen efter Længden. sed dÅ Arbeit 11873: Varmelednings- Rør over Bagerovnen. Disse 4 Rår staae i For- bindelse med Bagerovnen saaledes, at fra ethvert Rør er en Åabning gjen- nem Hvelvingen ned til. Bagerovnen. Disse Aabninger ere i den inderste Deel af Bagerovnens Hyelving. Da denne Indretning er saa simpel, at den let forstaaes, er den ikke viist paa Kobberet, for ei at gjåre de ov- rige Indretninger utydelige. B. Fig.1,2,3&4. Lufttræksrår for at bortlede

Dampene fra Kornet i Torreovnen.,

| |

N, Fig. 4. Kapsel eller Laag, som sættes paa Råret B, naar intet Lufttræk skal være i Torreovnen.

C. Fig. 2,3&4. Indgang eller Nedgang til Tår- reovnen.

D. Fig.3&4. Aabning i Hvelvingen af Tårre- ovnen, gjennem hvliken Kornet kan nedstyrtes i Tårreovnen; den er for- synet med en Kube eller et Rør af Træ.

E. Fig. 3. Et'Trærér, som sættes paa Råret D, og gjennem hvilke Dampene ledes fra 'Torreoynen.

K. Fig.3&4. Skodde paaR&året D; den aabnes naar Dampene skulle bortledes, men er ellers tillukket, da Varmen i'Tor- reovnen ellers vilde spildes.

F. Fig.2&3. eller Aflåbsrår,. hvori- gjennem Kornet, efterat det er tårret, bringes ud af Ovnen.

L. Fig. 2&3. Skodde, som aabnes, naarKornet skal ud af Ovnen.

G. Fig. 9& 4. Skorsteensrår.

H. Fig. 1&4. Kjedel, henhårende til Bageriet.

O. Fig.1.. En muret Kasse, hvori Kullene fra Bageroyvnen kunne lægges. Hertil h6-

rer et velsluttende Jernlaag.
