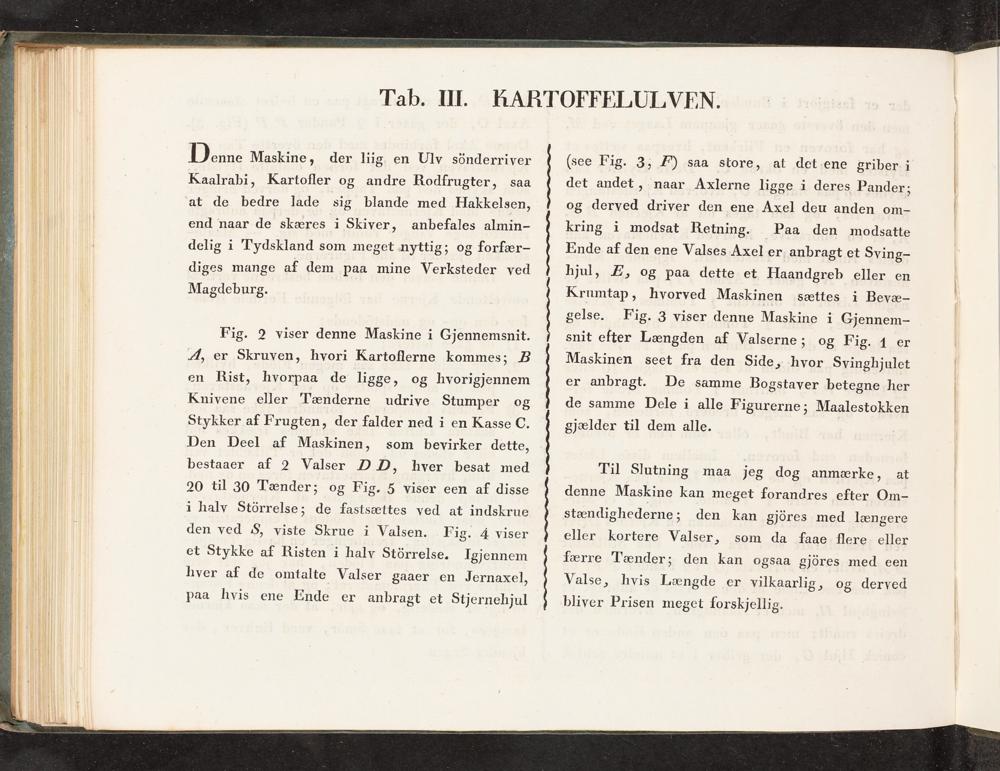

Tab. III

1 Are Maskine, der liig. en Ulv sånderriver Kaalrabi, Kartofler og andre Rodfrugter, saa at de bedre lade sig blande med Hakkelsen, end naar de skæres i Skiver, anbefales almin- delig i Tydskland som meget nyttig; og forfær- diges mange af dem paa mine Verksteder ved Magdeburg.

Fig. 2 viser denne Maskine i Gjennemsnit. AÅ, er Skruven, hvori Kartoflerne kommes; B en Rist, hvorpaa de ligge, og hvorigjennem Knivene eller Tænderne udrive Stumper og Stykker af Frugten, der falder ned i en Kasse C. Den Deel af Maskinen, som bevirker dette, bestaaer af 2 Valser DD, hver besat med 20 til 30 Tænder; og Fig. 5 viser een af disse i halv Stårrelse; de fastsættes ved at indskrue den ved$, viste Skrue i Valsen. Fig. Å viser et Stykke af Risten i halv Stårrelse. Igjennem hver af de omtalte Valser gaaer en Jernaxel,

paa hvis ene Ende er anbragt et Stjernehjul

KARTOFFELULVEN.

(see: Fig: 3, F) saa store, sat detsene griber. i det andet, naar Axlerne ligge i deres Pander; og derved driver den ene Axel deu anden om- kring i modsat Retning. Paa den modsatte Ende af den ene Valses Axel er anbragt et Sving- hjul, Æ, og paa dette et Haandgreb eller en Krumtap, hvorved Maskinen sættes i Bevæ- gelse. Fig. 3 viser denne Maskine i Gjennem- snit efter Længden af Valserne; og Fig. 4 er Maskinen seet fra den Side, hvor Svinghjulet er anbragt. De samme Bogstaver betegne her de samme Dele i alle Figurerne; Maalestokken

gjælder til dem alle.

Til Slutning maa jeg dog anmærke, at denne Maskine kan meget forandres efter Om- stændighederne; den kan gjåres med længere eller..kortere Valser, sem da.faae: flere- eller færre Tænder; den kan ogsaa gjåres med een

Valse, hvis Længde er vilkaarlig, og derved

bliver Prisen meget forskjellig.
