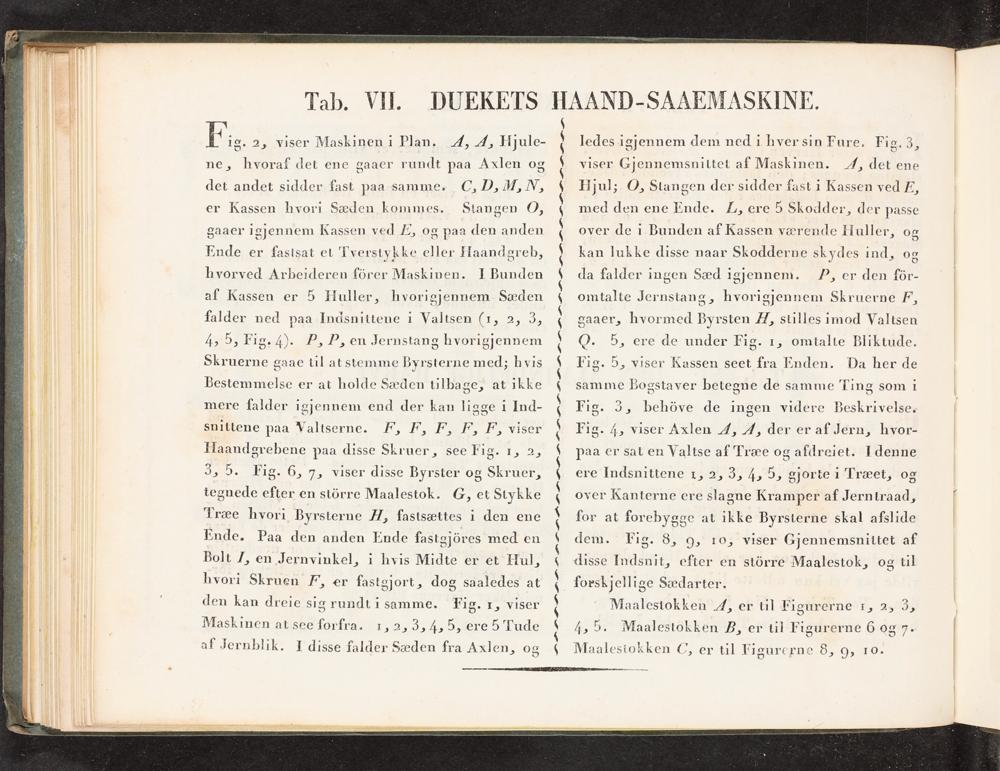

Tab. VIE

4.....

E. 2, viser Maskinen i Plan. AA, 4, Hjule- ne, hvoraf det ene gaaer rundt paa Axlen og CE DSØEN,

Stangen O,

det andet sidder fast paa samme. er Kassen hvori Sæden kommes. gaaer igjennem Kassen ved E, og paa den anden Ende er fastsat et Tverstykke eller Haandgreb, hvorved Arbeideren foårer Maskinen. I Bunden

E

af Kassen er 5 Huller, hvorigjennem Sæden

falder ned paa:Indsnittene i Valtsen(1, 2, 3, 4,5, Fig. 4). P,P,en Jernstang hvorigjennem Skruerne gaae til atstemme Byrsterne med; hvis Bestemmelse er at holde Sæden tilbage, at ikke mere falder igjennem end der kan ligge 1 Ind- snittene paa Valtserne. F, F, F, F, F, viser Haandgrebene paa disse Skruer, see Fig. 1, 2, 385. Bio: 6,7, viser disse Byrster og Skruer, tegnede efter en stårre Maalestok. G, et Stykke Træe hvori Byrsterne H, fastsættes i den ene Ende. Paa den anden Ende fastøjåres med en Bolt Z, en Jernvinkel, i hvis Midte er et Hul, hvori Skruen F, er fastgjort, dog saaledes at den kan dreie sig rundt i samme. Fig. 1, viser Maskinen at see forfra. 1,2,3,4,5,ere5 Tude af Jernblik. 1 disse falder Sæden fra Axlen, og

&

i Å

Å Å Å å Å Å Å ( Å y Å Å 4 4 ( i 4 4 Å 4 4 Å (| 4 ( Å i ( 4 y i) Å 4 4 ( Å Å 4 4 4 4

DUEKETS HAAND-SAAEMASKINE.

ledes igjennem dem ned i. hversin Fure. Fig. 3, viser Gjennemsnittet af Maskinen. AX, det ene Hjul; O, Stangen der sidder fast i Kassen ved E, med den ene Ende. Z, ere 5 Skodder, der passe over de i Bunden af Kassen værende Huller, og kan lukke disse naar Skodderne skydes ind, og da falder ingen Sæd igjennem. P, er den får- omtalte Jernstang, hvorigjennem Skruerne F, gaaer, hvormed Byrsten H, stilles imod Valtsen Q. 5, ere de under Fig. 1, omtalte Bliktude: Fig. 5, viser Kassen seet fra Enden. Da her de samme Bogstaver betegne de samme Ting som i Fig. 3, behåve de ingen videre Beskrivelse. Fig. 4, viser Axlen A, AZ, der er af Jern, hvor- paa er sat en Valtse af Træe og afdreiet. I denne ere'Indsnittene 1; 2,3, 4,75, gjorte i Træet,;og over Kanterne ere slagne Kramper af Jerniraad, for at forebygge at ikke Byrsterne skal afslide dem. Fig. 8, 9, 10, viser Gjennemsniitet af disse Indsnit, efter en stårre Maalestok, og til forskjellige Sædarter.

Maalestokken Å, er til Fiotrerne"7, 28/3, 4» 5. Maalestokken B, er til Figurerne 6 og 7.

i'a ks at I, g T 7= ve u hj n Q Maalestokken C, er til Figurerne. 8,.9,-10:
