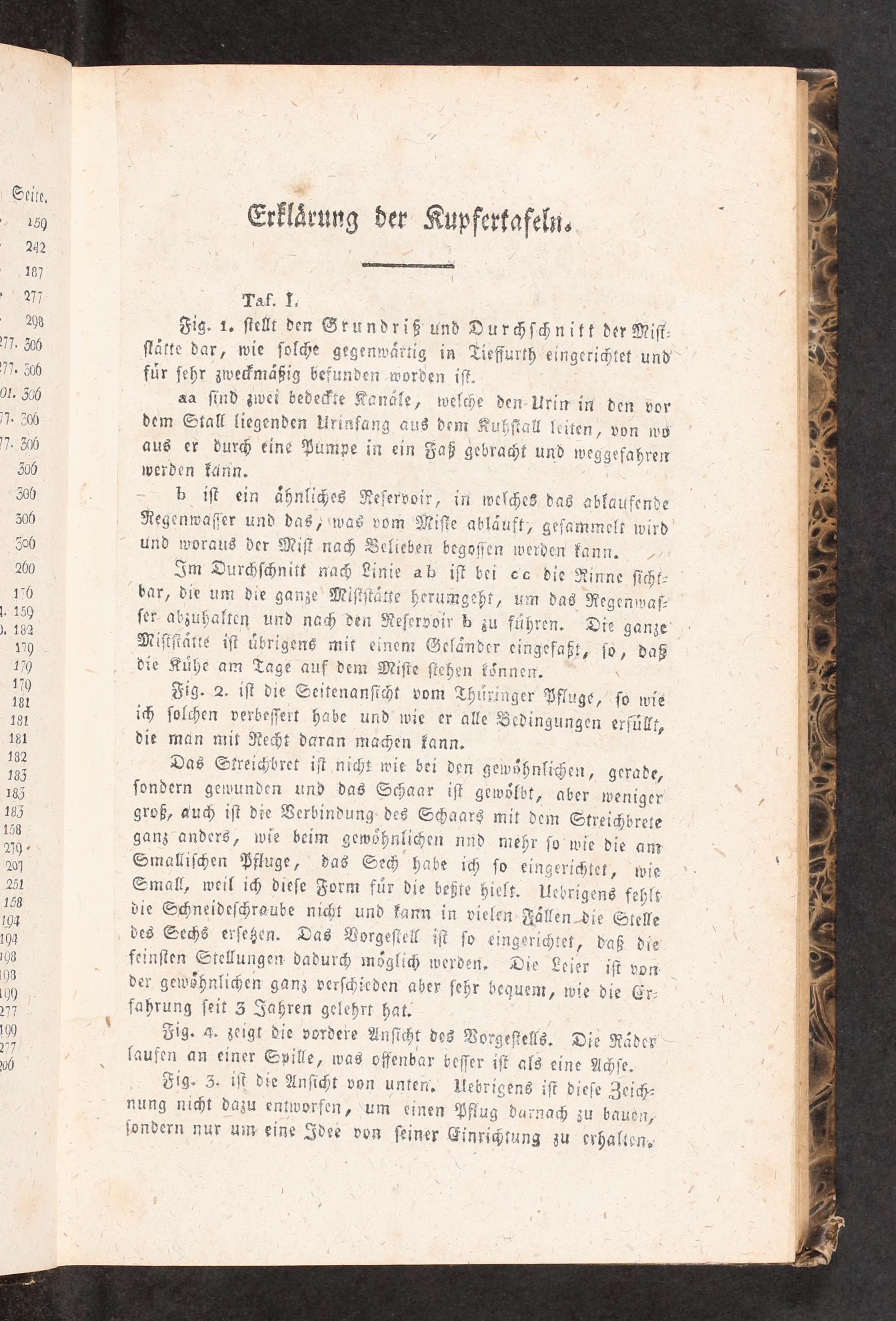

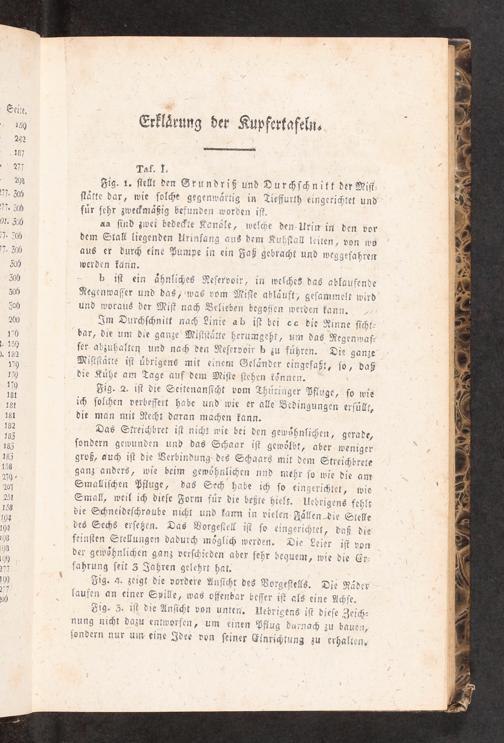

Erklärung der Kupfertafeln.

EE Taf. I. Fig. 1. stellt den Grundriß und Durchschnitt der stätte dar, wie solche gegenwärtig in Tieffurth eing 1 und

für sehr zweckmäßig befunden worden ist.

aa sind zwei bedeckte Kanäle, welche den- Urin in den vor dem Stall liegenden Urinfang aus dem Kuhstall leiten, von wo aus er durch eine Pumpe in ein Faß gebracht und weggefahren werden kann.

b ist ein ähnliches Reservoir, in welches das ablaufende Regenwasser und das, was vom Miste abläuft, gesammelt wird nd woraus der Mist nach Belieben begossen werden kann.

Im Durchschnitt nach Linie ab ist bei c' die Rinne 5 bar, die um die ganze Miststätte herumgeht, um das Re egenwaf ser abzuhalten und nach den Reservoir b zu führen. Die Misiscätte ist übrigens mit einem Geländer eingefaßt, so, daß die Kühe am Tage auf dem Miste f stehen können. N

Fig. 2. ist die Seitenansicht vom Thüringer Pfluge, so wie ich solchen verbessert habe und wie er alle Bedingungen erfullt, die man mit Recht daran machen kann.

Das Streichbret ist nicht wie bei den gewohnlichen, gerade, sondern gewunden und das Schaar ist gewölbt, aber weniger groß, auch ist die Verbindung des Schaars mit dem Streichbrete ganz anders, wie beim gewohnlich en und mehr so wie die am Smallischen Pfluge, das Sech habe ich so eingerichtet, wie Small, weil ich diese Form für die beßte hielt. Uebrigens fehlt die Schneideschraube nicht und kann in vielen Fällen die Stelle des Sechs ersetzen. Das Vorgestell ist so eingerichtet, daß die feinsten Stellungen dadurch möglich werden. Die Leier i der gewöhnlichen ganz verschieden aber sehr bequem, wie die Er— fahrung seit 3 Jahren gelehrt hat.

Jig. 4. zeigt die vordere Ansicht des Vorgestells. Die Räder laufen an einer Spille, was offenbar besser ist als eine Achse.

Fig. 3. ist die Ansicht von unten. Uebr igens ist diese Zeich⸗ nung nicht dazu entworfen, um einen Pflug darnach zu bauen, sondern nur um eine Idee von seiner Einrichtung zu erhalten.

—

——
