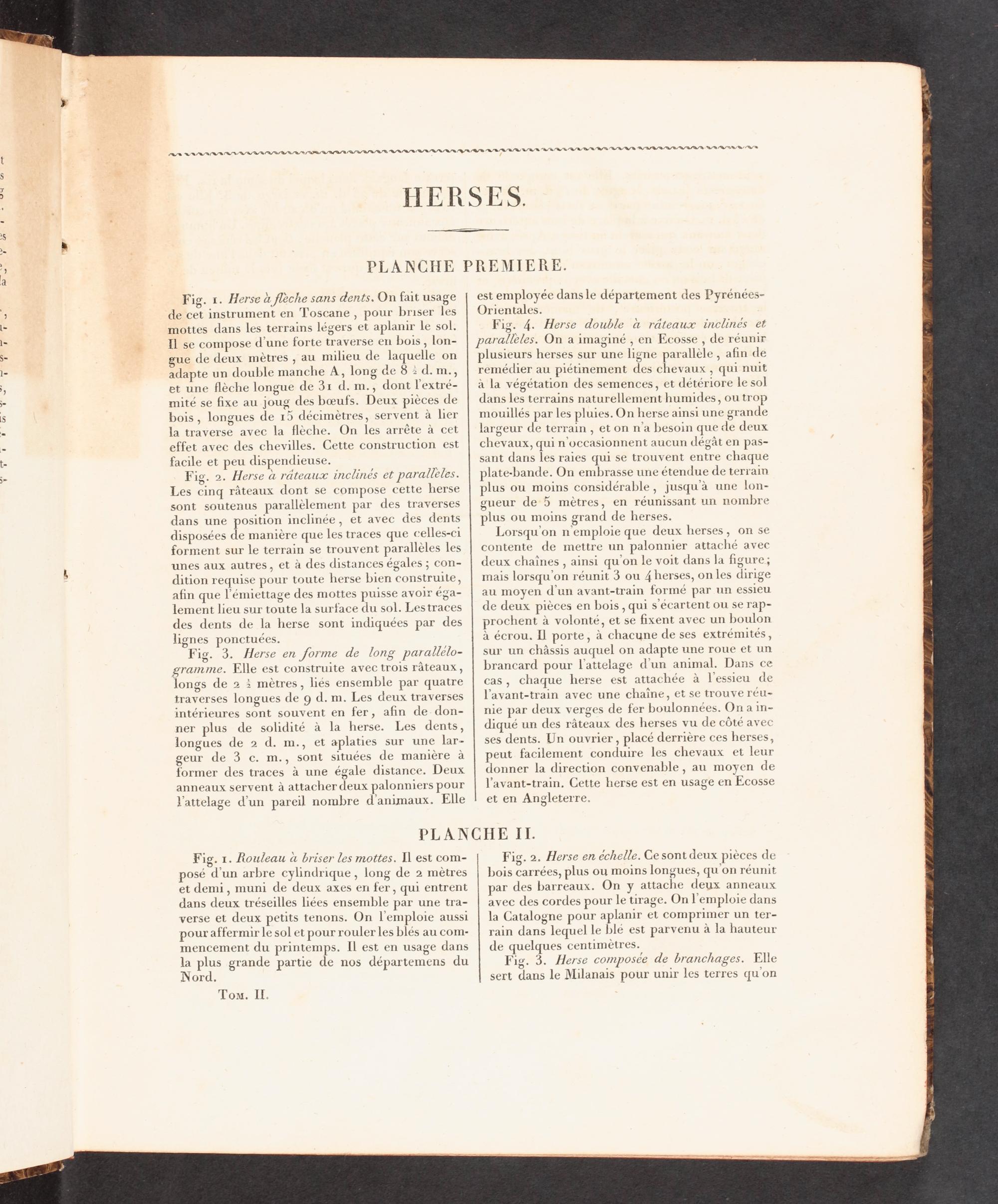

HERSES.

PLANCHE PREMIERE.

Fig. 1. Herse à flèche sans dents. On fait usage de cet instrument en Toscane, pour briser les mottes dans les terrains légers et aplanir le sol. Il se compose d’une forte traverse en bois, lon- gue de deux mètres, au milieu de laquelle on adapte un double manche À, long de 8: d.m., et une flèche longue de 31 d. m., dont l'extré- mité se fixe au joug des bœufs. Deux pièces de bois, longues de 15 décimètres, servent à lier la traverse avec la flèche. On les arrête à cet effet avec des chevilles. Cette construction est facile et peu dispendieuse.

Fig. 2. Herse à räteaux inclines et parallèles. Les cinq râteaux dont se compose cette herse sont soutenus parallèlement par des traverses dans une position inclinée, et avec des dents disposées de mamière que les traces que celles-ci forment sur le terrain se trouvent parallèles les unes aux autres, et à des distances égales; con- dition requise pour toute herse bien construite, afin que l’émiettage des mottes puisse avoir éga- lement lieu sur toute la surface du sol. Lestraces des dents de la herse sont indiquées par des lignes ponctuées.

Fig. 3. Herse en forme de long parallelo- gramme. Elle est construite avec trois râteaux, longs de 2: mètres, liés ensemble par quatre traverses longues de 9 d. m. Les deux traverses intérieures sont souvent en fer, afin de don- ner plus de solidité à la herse. Les dents, longues de 2 d. m., et aplaties sur une lar- geur de 3 c. m., sont situées de manière à former des traces à une égale distance. Deux anneaux servent à attacher deux palonniers pour l'attelage d’un pareil nombre d'animaux. Elle

est employée dans le département des Pyrénées- Orientales.

Fig. 4. Herse double a räâteaux inclines et parallèles. On a imaginé, en Ecosse, de réunir plusieurs herses sur une ligne parallèle, afin de remédier au piétinement des chevaux, qui nuit à la végétation des semences, et détériore le sol dans les terrains naturellement humides, ou trop mouillés par les pluies. On herse ainsi une grande largeur de terrain, et on n’a besoin que de deux chevaux, qui n'occasionnent aucun dégât en pas- sant dans les raies qui se trouvent entre chaque plate-bande. On embrasse une étendue de terraim plus ou moins considérable, jusqu'à une lon- gueur de 5 mètres, en réunissant un nombre plus ou moins grand de herses.

Lorsqu'on n emploie que deux herses, on se contente de mettre un palonnier attaché avec deux chaînes, ainsi qu'on le voit dans la figure; mais lorsqu'on réunit 3 ou 4 herses, on les dirige au moyen d’un avant-train formé par un essieu de deux pièces en bois, qui s’écartent ou se rap- prochent à volonté, et se fixent avec un boulon à écrou. Il porte, à chacune de ses extrémités, sur un châssis auquel on adapte une roue et un brancard pour l'attelage d’un animal. Dans ce cas, chaque herse est attachée à l'essieu de l'avant-train avec une chaîne, et se trouve réu- nie par deux verges de fer boulonnées. On a in- diqué un des râteaux des herses vu de côté avec ses dents. Un ouvrier, placé derrière ces herses, peut facilement conduire les chevaux et leur donner la direction convenable, au moyen de l’avant-train. Cette herse est en usage en Ecosse et en Angleterre.

PLANCHE IT.

Fig. 1. Rouleau à briser les mottes. I1 est com- posé d’un arbre cylindrique, long de 2 mètres et demi, muni de deux axes en fer, qui entrent dans deux tréseilles liées ensemble par une tra- verse et deux petits tenons. On l'emploie aussi pour affermur le sol et pour rouler les blés au com- mencement du printemps. Il est en usage dans la plus grande partie de nos départemens du Nord.

Ton. IL.

Fig. 2. Herse en echelle. Ge sont deux pièces de bois carrées, plus ou moins longues, qu on réunit par des barreaux. On y attache deux anneaux avec des cordes pour le tirage. On l'emploie dans la Catalogne pour aplanir et comprimer un ter- rain dans lequel le blé est parvenu à la hauteur de quelques centimètres.

Fig. 3. Herse composée de branchages. Elle sert dans le Milanais pour unir les terres qu'on
