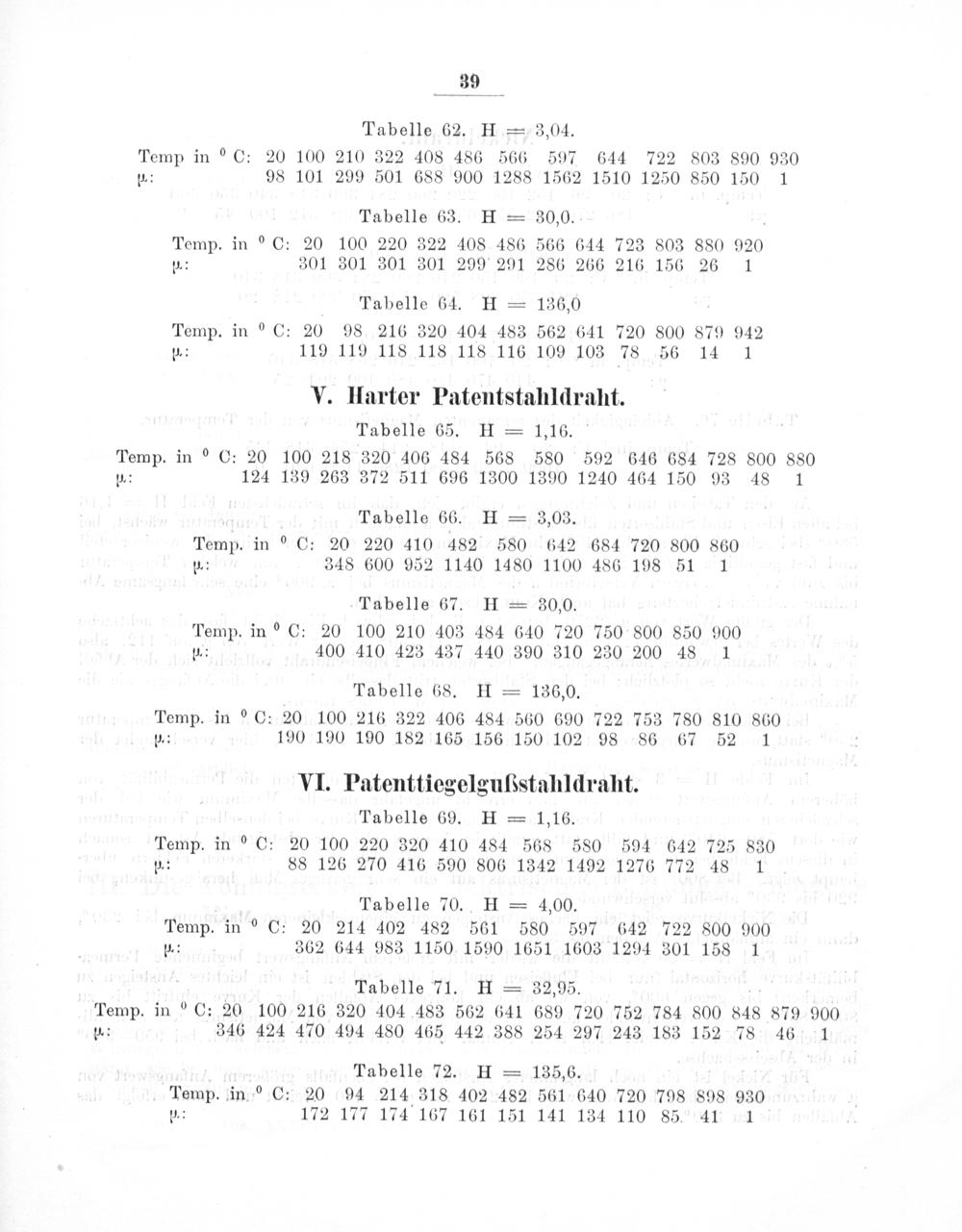

39

Tabelle 62. H= 3,04.

Temp in°˙C: 20 100 210 322 408 486 566 597 644 722 803 890 9

L: 98 101 299 501 688 900 1288 1562 1510 1250 850 150

Tabelle 63. H= 30,0. Temp. in°C: 20 100 220 322 408 486 566 644 723 803 880 920 b.: 301 301 301 301 299 291 286 266 216 156 26 1 Tabelle 64. H= 136,0

Temp. in°¹˙ꝗ C: 20 98 216 320 404 483 562 641 720 800 879 942 b.: 119 119 118 118 118 116 109 103 78 56 14 1

V. Harter Patentstahldraht. Tabelle 65. H= 1,16.

Temp. in° C: 20 100 218 320 406 484 568 580 592 646 684 728 800 880 1

b.: 124 139 263 372 511 696 1300 1390 1240 464 150 93 48

Tabelle 66. H= 3,03.

Temp. in° C: 20 220 410 482 580 642 684 720 800 860 b.: 348 600 952 1140 1480 1100 486 198 51 1 Tabelle 67. H= 30,0.

Temp. in“o C: 20 100 210 403 484 640 720 750 800 850 900 L: 400 410 423 437 440 390 310 230 200 48 1 Tabelle 68. H= 136,0.

Temp. in° C: 20 100 216 322 406 484 560 690 722 753 780 810 860 L.: 190 190 190 182 165 156 150 102 98 86 67 52 1

VI. Patenttiegelgußstahldraht.

Tabelle 69. H= 1,16. Temp. in° C: 20 100 220 320 410 484 568 580 594 642 725 830 b: 88 126 270 416 590 806 1342 1492 1276 772 48 1

Tabelle 70. H= 4,00.

Temp. in°C: 20 214 402 482 561 580 597 642 722 800 900 b.: 362 644 983 1150 1590 1651 1603 1294 301 158 1

Tabelle 71. H= 32,95.

Temp. in°C: 20 100 216 320 404 483 562 641 689 720 752 784 800 848 879 900

— 0

9.: 346 424 470 494 480 465 442 388 254 297 243 183 152 78 46

Tabelle 72. H= 135,6. Temp. in° C: 20 94 214, 318 402 482 561 640 720 798 898 930 b: 172 177 174 167 161 151 141 134 110 85. 41 1

1
