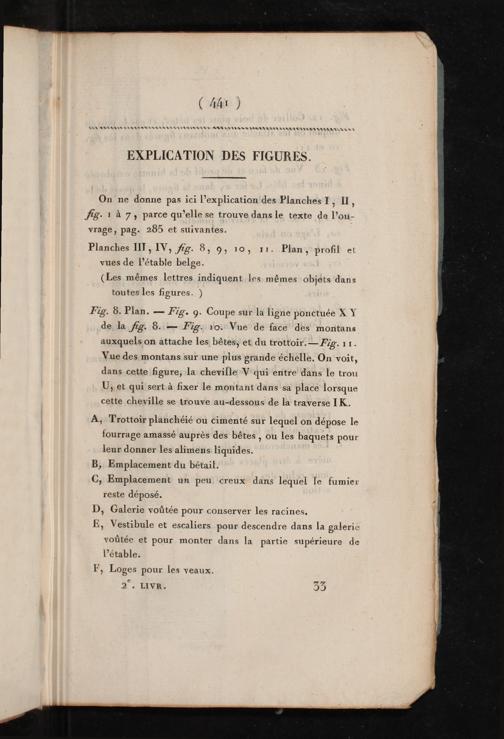

EXPLICATION DES FIGURES.

On ne donne pas ici l'explication des Planches I SLT, fig. 1 à 7, parce qu’elle se trouve dans le texte de l’ou- vrage, pag. 285 et suivantes.

Planches IT, IV,#g. 8, 9, 10, 11. Plan, profil et

vues de l’étable belge.

(Les mêmes lettres indiquent les mêmes objets dans toutes les figures.)

Fig. 8. Plan.— Fig. 9. Coupe sur la ligne ponctuée X Y de la fig. 8.— Fig. 10. Vue de face des montans auxquels on attache les bêtes, et du trottoir.— Fig. 11. Vue des montans sur une plus grande échelle, On voit, dans cette figure; la cheville V'qui entre dans le trou U; et qui sert à fixer le montant dans sa place lorsque cette cheville se trouve au-dessous de la traverse IK.

À; Trottoir planchéié ou cimenté sur lequel on dépose le fourrage amassé auprès des bêtes, ou les baquets pour leur donner les alimens liquides.

B, Emplacement du bétail.

C, Emplacement un peu creux dans lequel le fumier reste déposé.

D, Galerie voûtée pour conserver les racines.

E, Vestibule et escaliers pour descendre dans la galerie

voûtée et pour monter dans la partie supérieure de l’étable.

F;, Loges pour les veaux.
