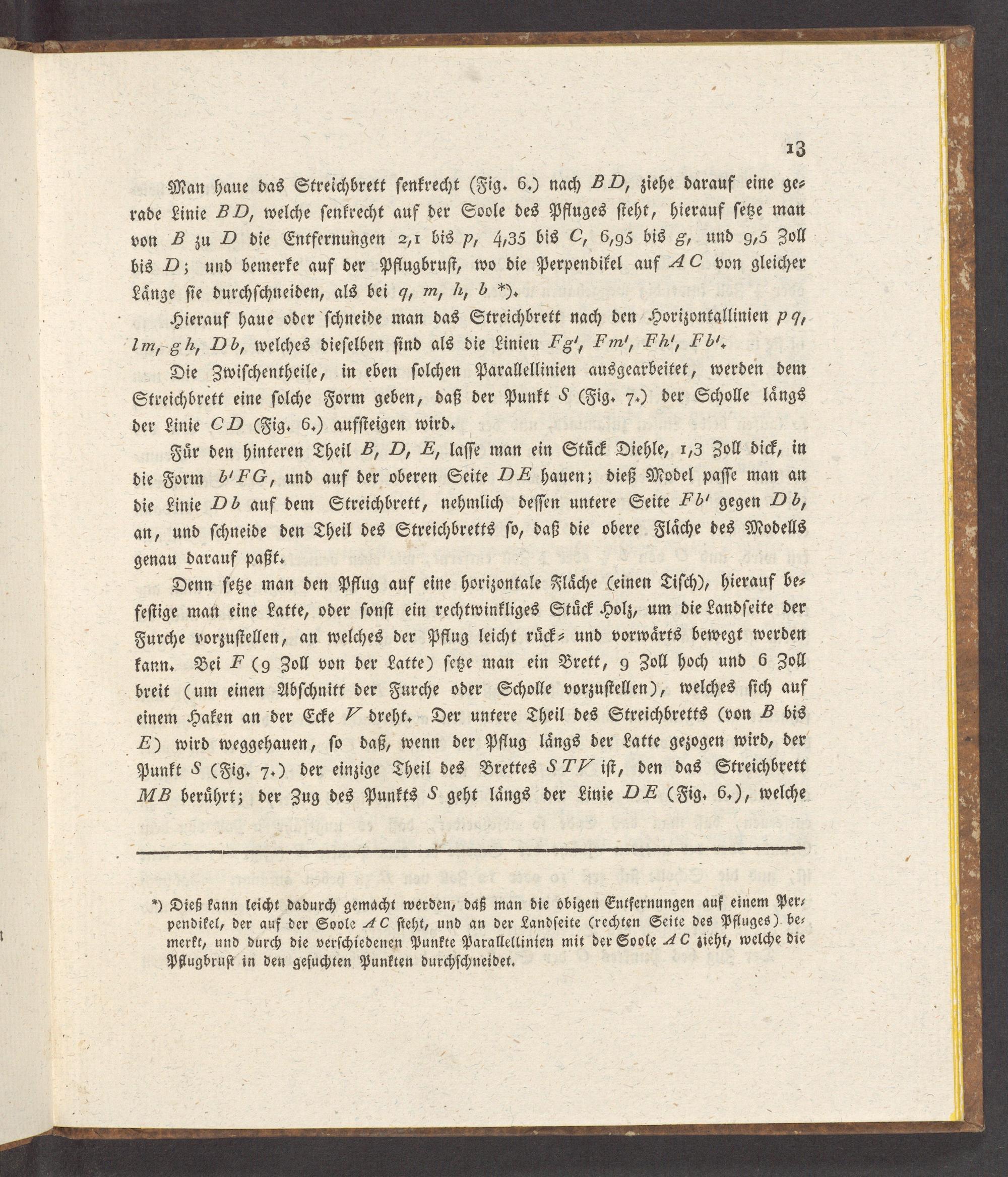

13

Man haue das Streichbrett ſenkrecht(Fig. 6.) nach B D, ziehe darauf eine ge⸗ rade Linie H0, welche ſenkrecht auf der Soole des Pfluges ſteht, hierauf ſetze man von B zu D die Entfernungen 2,1 bis p, 4,35 bis C, 6,95 bis g, und 9,5 Zoll bis D; und bemerke auf der Pflugbruſt, wo die Perpendikel auf A von gleicher Laͤnge ſie durchſchneiden, als bei 7, m, h, 5*).

Hierauf haue oder ſchneide man das Streichbrett nach den Horizontallinien 9, m, g h, Db, welches dieſelben ſind als die Linien FEg‘, Fm', Eh?, Fb*.

Die Zwiſchentheile, in eben ſolchen Parallellinien ausgearbeitet, werden dem Streichbrett eine ſolche Form geben, daß der Punkt§ Czig 7.) der Scholle laͤngs der Linie 00(Fig. 6.) aufſteigen wird.

Fuͤr den hinteren Theil B, O, E, laſſe man ein Stuͤck Diehle, 1,3 3 Zoll dick, in die Form 5˙ᷣG, und auf der oberen Seite DE½ hauen; dieß Model paſſe man an die Linie Db auf dem Streichbrett, nehmlich deſſen untere Seite Fb' gegen D, an, und ſchneide den Theil des Streichbretts ſo, daß die obere Flaͤche des Modells genau darauf paßt.

Denn ſetze man den Pflug auf eine goriontale Flaͤche(einen Diſch), hierauf be⸗ feſtige man eine Latte, oder ſonſt ein rechtwinkliges Stuͤck Holz, um die Landſeite der Furche vorzuſtellen, an welches der Pflug leicht ruͤck- und vorwaͤrts bewegt werden kann. Bei F(g Zoll von der Latte) ſetze man ein Brett, 9 Zoll hoch und 6 Zoll breit(um einen Abſchnitt der Furche oder Scholle vorzuſtellen), welches ſich auf einem Haken an der Ecke V dreht. Der untere Theil des Streichbretts(von B bis E) wird weggehauen, ſo daß, wenn der Pflug laͤngs der Latte gezogen wird, der Punkt§(Fig. 7.) der einzige Theil des Brettes§ 70 iſt, den das Streichbrett M beruͤhrt; der Zug des Punkts§ geht laͤngs der Linie DO.E.(Fig. 6.), welche

*) Dieß kann leicht dadurch gemacht werden, daß man die obigen Entfernungen auf einem Per⸗ pendikel, der auf der Soole AC ſteht, und an der Landſeite(rechten Seite des Pfluges) be⸗ merkt, und durch die verſchiedenen Punkte Parallellinien mit der Soole A0 zieht, welche die Pflugbruſt in den geſuchten Punkten durchſchneidet.
