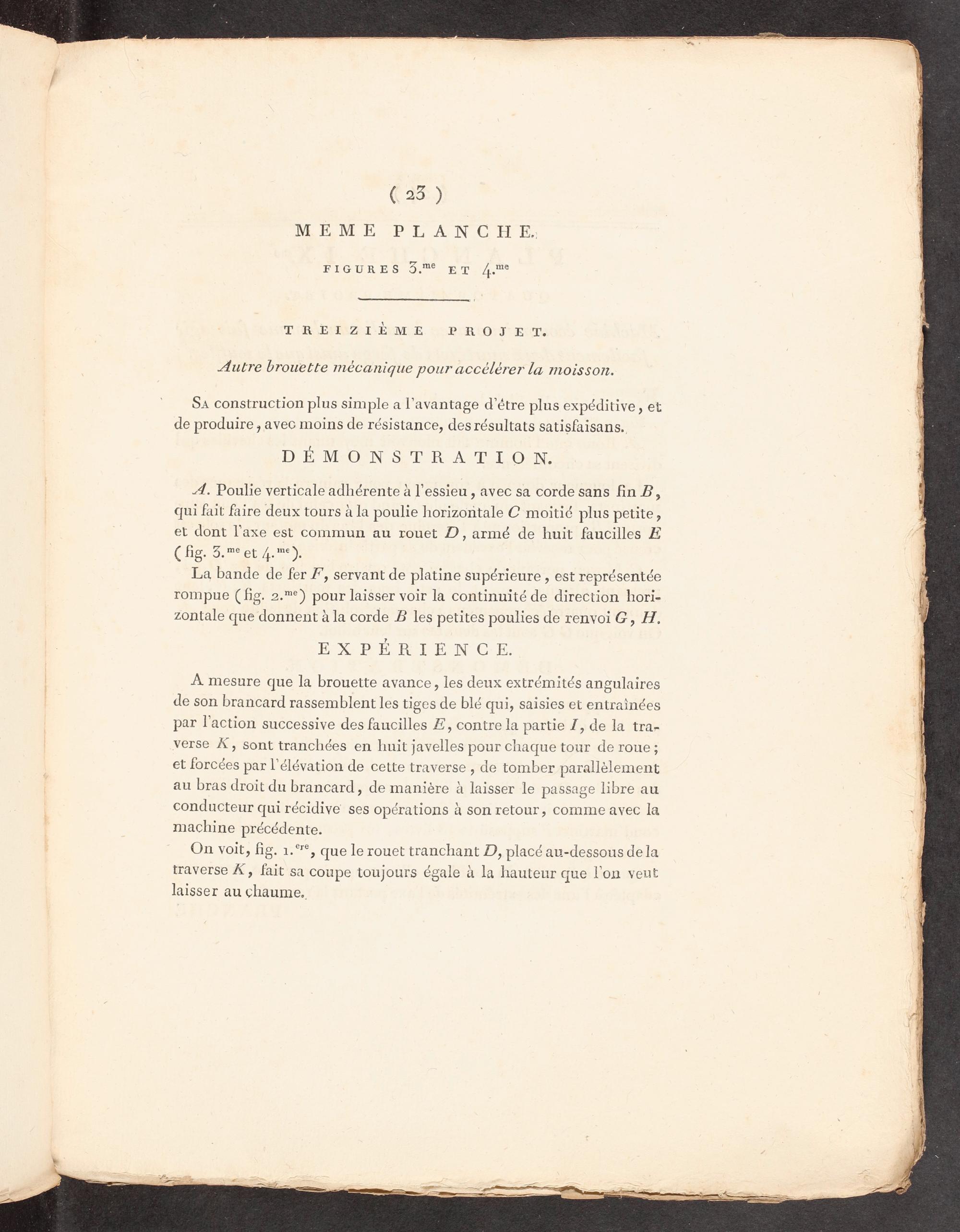

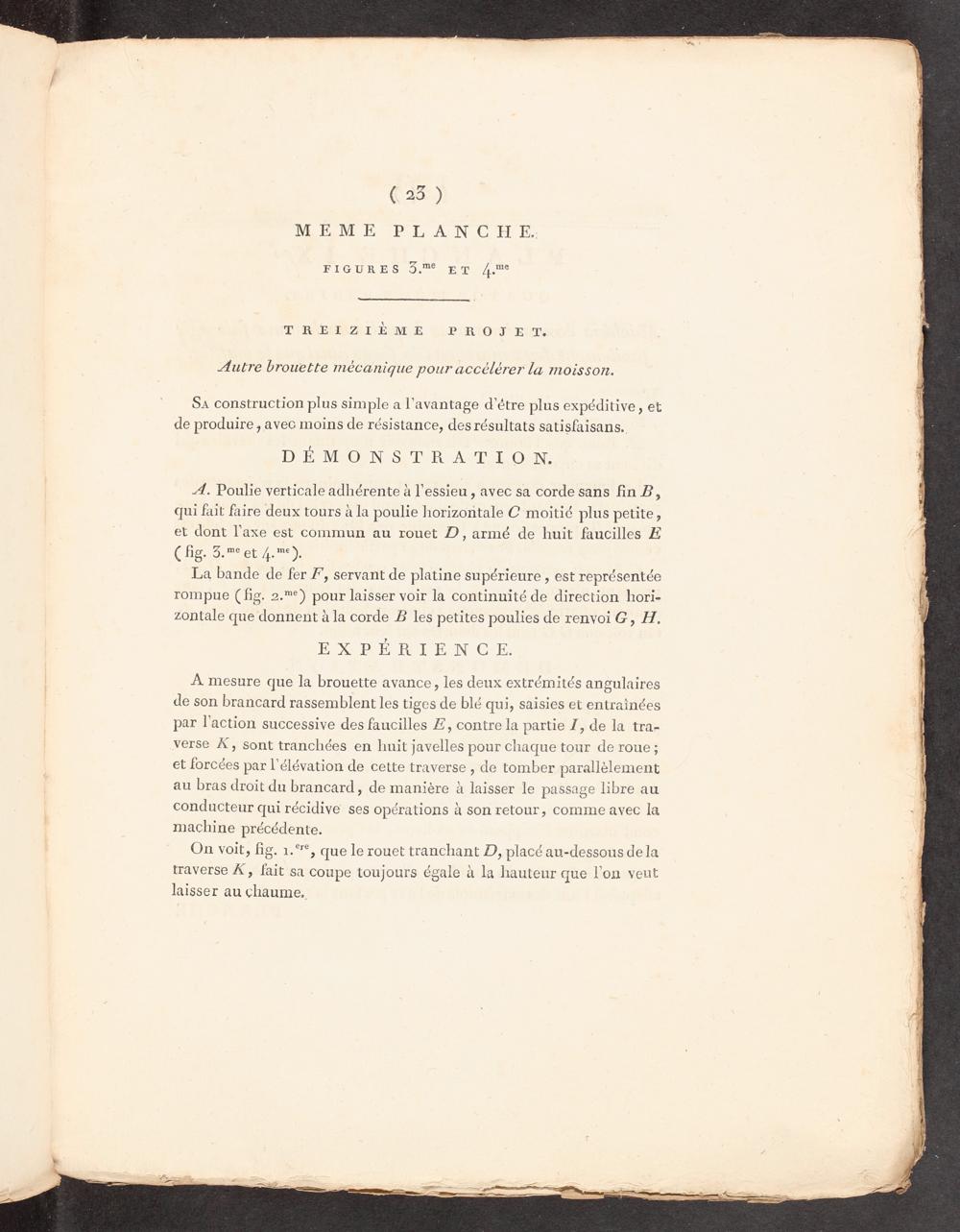

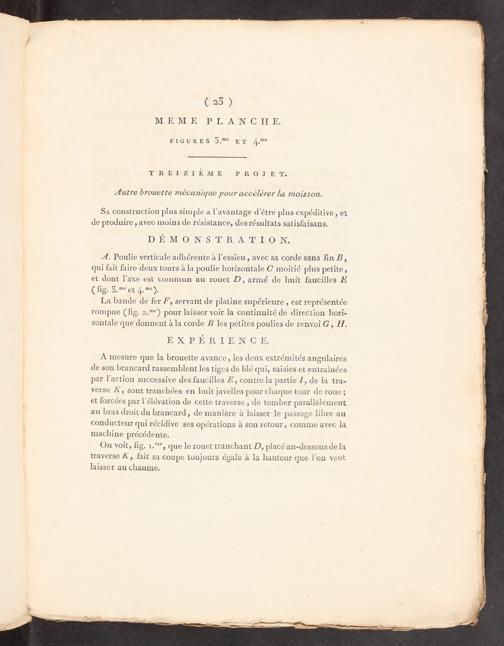

(28) MEME PLANCHE.

ÉGUR ES D EP.

TREIZIÈME PROJET, Æutre brouette mécanique pour accélérer la moisson.

SA construction plus simple a l'avantage d’être plus expéditive, et de produire, avec moins de résistance, des résultats satisfaisans.

DÉMONSTRATION.

Æ. Poulie verticale adhérente à l’essieu, avec sa corde sans fin PB, qui fait faire deux tours à la poulie horizontale© moitié plus petite, et dont l'axe est commun au rouet D, armé de huit faucilles Æ Chess mer 2e

La bande de fer F", servant de platine supérieure, est représentée rompue(fig. 2.%) pour laisser voir la continuité de direction hori- zontale que donnent à la corde B les petites poulies de renvoi G, H.

FCPI EN CF.

À mesure que la brouette avance, les deux extrémités angulaires de son brancard rassemblent les tiges de blé qui, saisies et entraïnées par l'action successive des faucilles Æ, contre la partie Z, de la tra- verse À, sont tranchées en huit javelles pour chaque tour de roue; et forcées par l'élévation de cette traverse, de tomber parallèlement au bras droit du brancard, de manière à laisser le passage libre au conducteur qui récidive ses opérations à son retour, comme avec la machine précédente.

On voit, fig. 1.**, que le rouet tranchant D, placé au-dessous de la traverse À, fait sa coupe toujours égale à la hauteur que l'on veut laisser au chaume.
