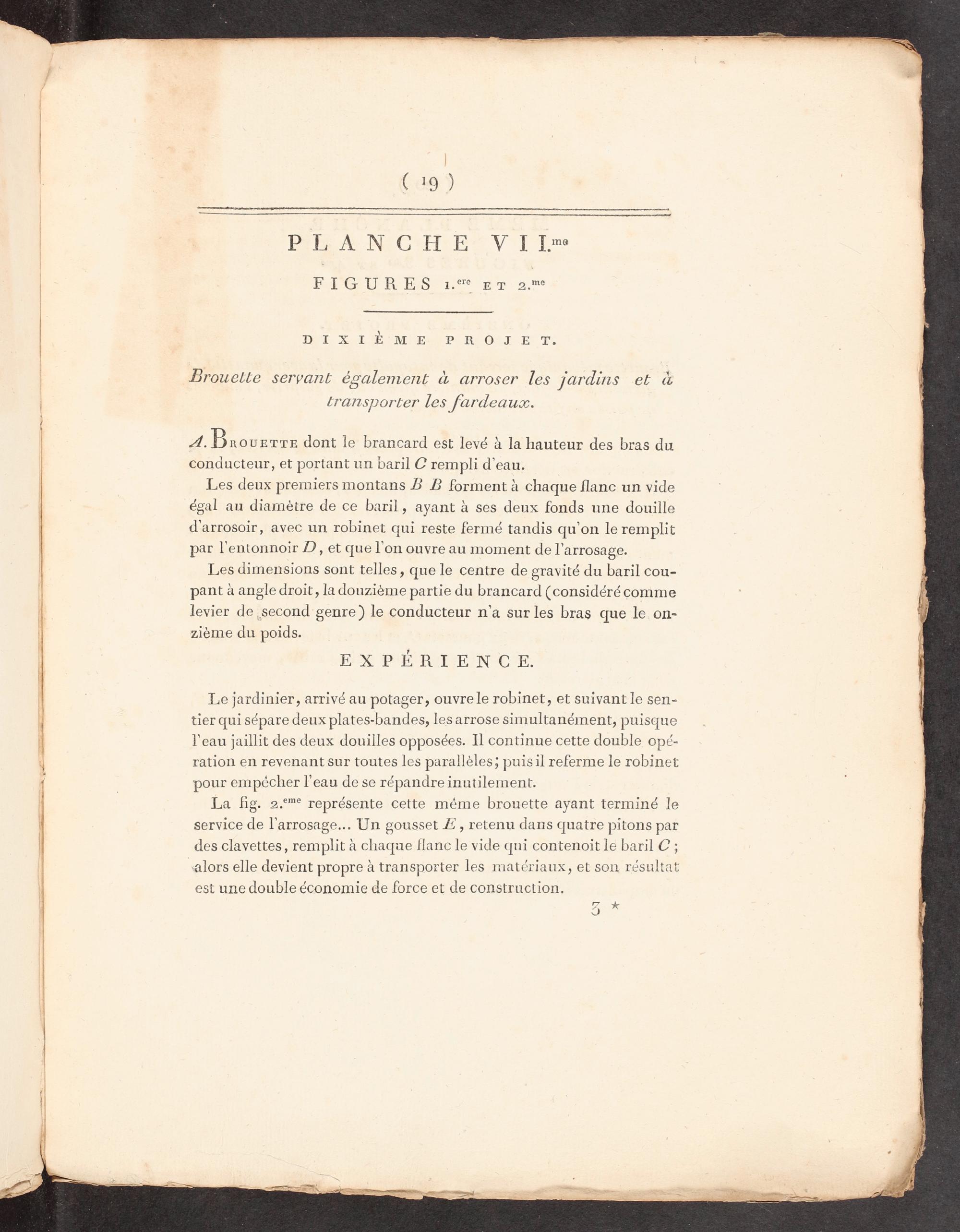

Brouelte servant ésalement& arroser les jardins el à transporter les fardeaux.

4: Brouerre dont le brancard est levé à la hauteur des bras du conducteur, et portant un baril C rempli d’eau.

Les deux premiers montans£ B forment à chaque flanc un vide égal au diamètre de ce baril, ayant à ses denx fonds une douille d'arrosoir, avec un robinet qui reste fermé tandis qu’on le remplit par l'entonnoir D, et que l'on ouvre au moment de l’arrosage.

Les dimensions sont telles, que le centre de gravité du baril cou- pant à angle droit, la douzième partie du brancard(considéré comme levier de second genre) le conducteur n’a sur les bras que le on- zième du poids.

EUX PRIME NN CE

Le jardinier, arrivé au potager, ouvrele robinet, et suivant le sen- tier qui sépare deux plates-bandes, les arrose simultanément, puisque l'eau jaillit des deux douilles opposées. Il continue cette double opé- ration en revenant sur toutes les parallèles; puis il referme le robinet pour empécher l'eau de se répandre inutilement.

La fig. 2.°"% représente cette méme brouette ayant terminé le service de l'arrosage. Un gousset£, retenu dans quatre pitons par des clavettes, remplit à chaque flanc le vide qui contenoit le baril©; alors elle devient propre à transporter les matériaux, et son résultat est une double économie de force et de construction.
