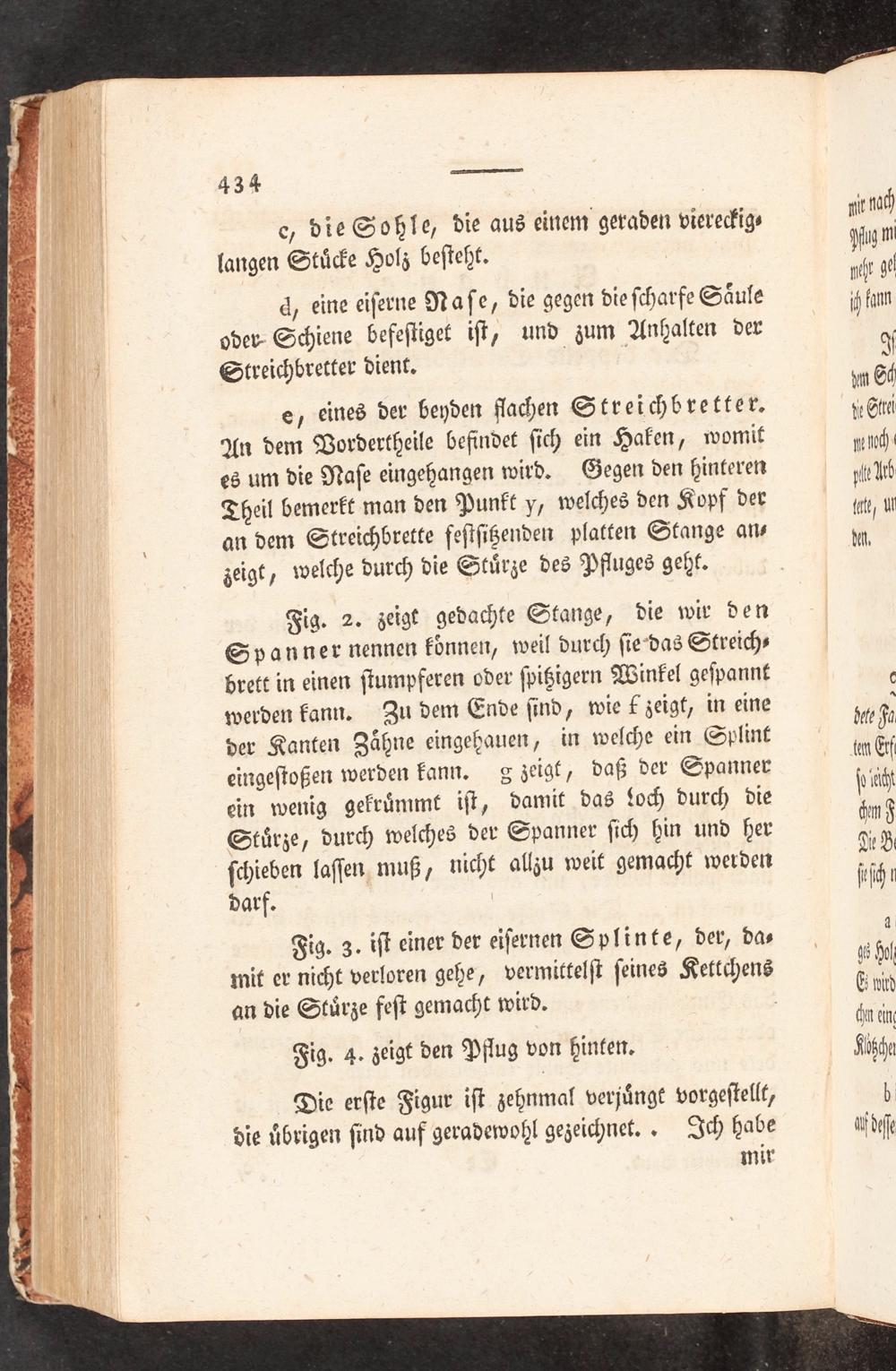

434

e, die Sohle, die aus einem geraden viereckigé langen Stücke Holz besteht.

d, eine eiserne Nase, die gegen die scharfe Säule oder Schiene befestiget ist, und zum Anhalten der Streichbretter dient.

e, eines der beyden flachen Streichbretter. An dem Vordertheile befindet sich ein Haken, womit es um die Nase eingehangen wird. Gegen den hinteren Theil bemerkt man den Punkt y, welches den Kopf der an dem Streichbrette festsitzenden platten Stange an⸗ zeigt, welche durch die Stürze des Pfluges geht.

Fig. 2. zeigt gedachte Stange, die wir den Spanner nennen können, weil durch sie das Streich⸗ brett in einen stumpferen oder spitzigern Winkel gespannt werden kann. Zu dem Ende sind, wie kzeigt, in eine der Kanten Zähne eingehauen, in welche ein Splint eingestoßen werden kann. 8 zeigt, daß der Spanner ein wenig gekrümmt ist, damit das Loch durch die Stürze, durch welches der Spanner sich hin und her schieben lassen muß, nicht allzu weit gemacht werden darf.

Fig. 3. ist einer der eisernen Splinte, der, da—

mit er nicht verloren gehe, vermittelst seines Kettchens

an die Stürze fest gemacht wird. Fig. 4. zeigt den Pflug von hinten. Die erste Figur ist zehnmal verjüngt vorgestellt,

die übrigen sind auf geradewohl gezeichnet.. Ich habe mir
