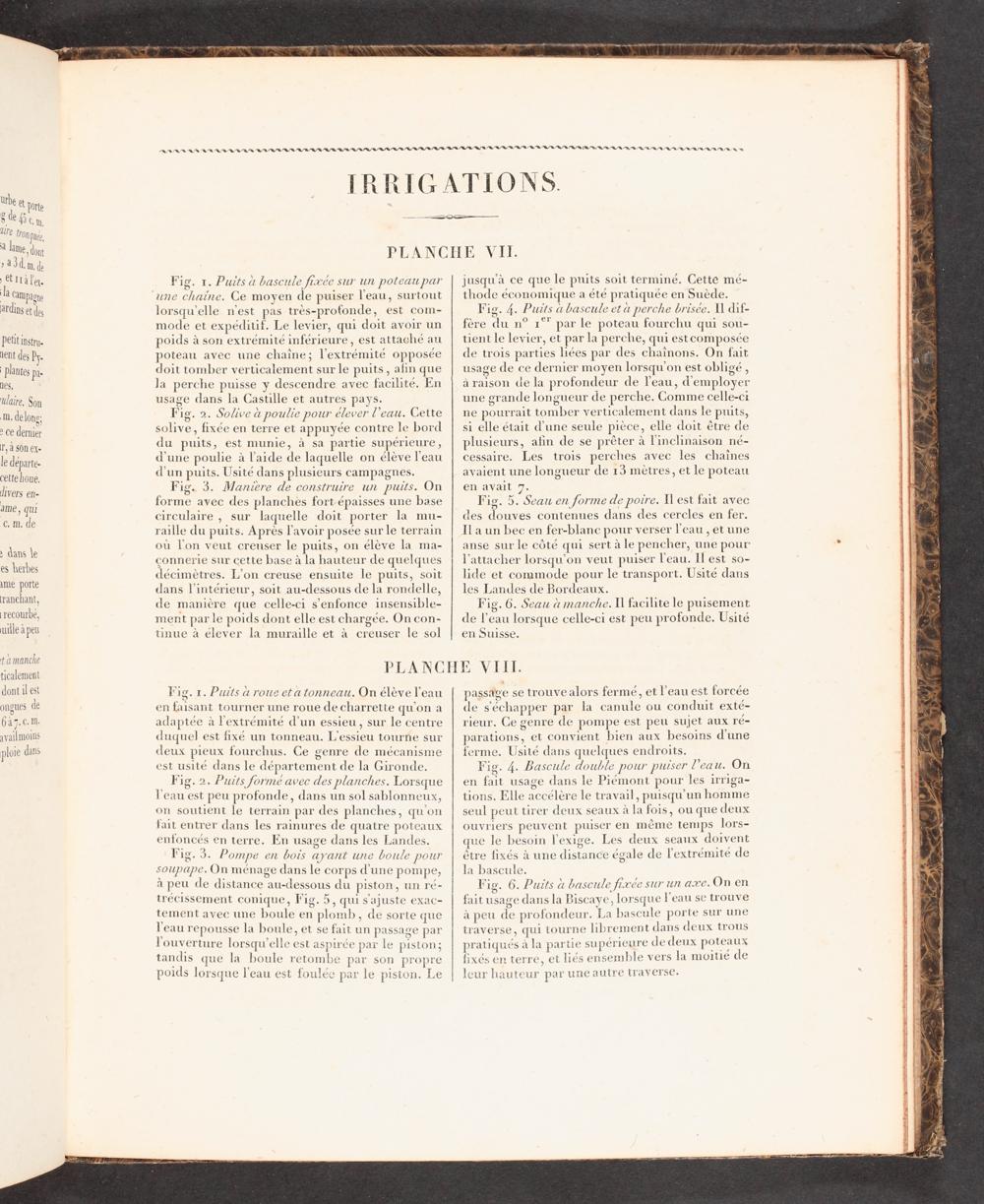

IRRIGATIONS.

PLANCHE VII.

Fig. 1. Puits à bascule fixee sur un poteau par

‘une chaine. Ce moyen de puiser l'eau, surtout

lorsqu'elle n'est pas très-profonde, est com- mode et expédiuf. Le levier, qui doit avoir un poids à son extrémité inférieure, est attaché au poteau avec une chaîne; l'extrémité opposée doit tomber verticalement sur le puits, afin que la perche puisse y descendre avec facilité. En usage dans la Castille et autres pays.

Fig. 2. Solive à poulie pour élever l’eau. Gette solive, fixée en terre et appuyée contre le bord du puits, est munie, à sa partie supérieure, d’une poulie à l’aide de laquelle on élève l’eau d'un puits. Usité dans plusieurs campagnes.

Fig. 3. Maniere de construire un puits. On forme avec des planches fort épaisses une base circulaire, sur laquelle doit porter la mu- raille du puits. Après l'avoir posée sur le terrain où l’on veut creuser le puits, on élève la ma- connerie sur cette base à la hauteur de quelques décimètres. L'on creuse ensuite le puits, soit dans l’intérieur, soit au-dessous de la rondelle, de manière que celle-ci s'enfonce insensible- ment par le poids dont elle est chargée. On con-

.“’. ai O ünue à élever la muraille et à creuser le sol

PLANC

Fig. 1. Puits à roue eta tonneau. On élève l'eau en faisant tourner une roue de charrette qu'on a adaptée à l'extrémité d’un essieu, sur le centre duquel est fixé un tonneau. L’essieu tourne sur deux pieux fourchus. Ce genre de mécanisme est usité dans le département de la Gironde.

Fig. 2. Puits forme avec des planches. Lorsque l'eau est peu profonde, dans un sol sablonneux, on soutient le terrain par des planches, qu'on fait entrer dans les rainures de quatre poteaux enfoncés en terre. En usage dans les Landes.

Fig. 3. Pompe en bois ayant une boule pour soupape. On ménage dans le corps d'une pompe, à peu de distance au-dessous du piston, un ré- trécissement conique, Fig. 5, qui s'ajuste exac- tement avec une boule en plomb, de sorte que l'eau repousse la boule, et se fait un passage par l'ouverture lorsqu'elle est aspirée par le piston; tandis que la boule retombe par son propre poids lorsque l'eau est foulée par le piston. Le

jusqu'à ce que le puits soit terminé. Cette mé- thode économique a été pratiquée en Suède.

Fig. 4. Puits à bascule et a perche brisee. A] dif- fère du n° 1° par le poteau fourchu qui sou- tient le levier, et par la perche, qui estcomposée de trois parties liées par des chaïnons. On fait usage de ce dernier moyen lorsqu'on est obligé, à raison de la profondeur de l'eau, d'employer une grande longueur de perche. Comme celle-ci ne pourrait tomber verticalement dans le puits, si elle était d’une seule pièce, elle doit être de plusieurs, afin de se prêter à l'inclinaison né- cessaire. Les trois perches avec les chaînes avaient une longueur de 13 mètres, et le poteau en avait 7.

Fig. 5. Seau en forme de poire. N'est fait avec des douves contenues dans des cercles en fer. Il a un bec en fer-blanc pour verser l'eau, et une anse sur le côté qui sert à le pencher, une pour l’attacher lorsqu'on veut puiser l'eau. Ilest so- lide et commode pour le transport. Usité dans les Landes de Bordeaux.

Fig. 6. Seau à manche. I facilite le puisement de l’eau lorsque celle-ci est peu profonde. Usité en Suisse.

HE VIII.

passage se trouve alors fermé, et l'eau est forcée de s'échapper par la canule ou conduit exté- rieur. Ce genre de pompe est peu sujet aux ré- parations, et convient bien aux besoins d'une ferme. Usité dans quelques endroits.

Fig. 4. Bascule double pour puiser l’eau. On en fait usage dans le Piémont pour les irriga- tions. Elle accélère le travail, puisqu'un homme seul peut tirer deux seaux à la fois, ou que deux ouvriers peuvent puiser en même temps lors- que le besoin l'exige. Les deux seaux doivent être fixés à une distance égale de l'extrémité de la bascule.

Fig. 6. Puits à bascule fixée sur un axe. On en fait usage dans la Biscaye, lorsque l'eau se trouve à peu de profondeur. La bascule porte sur une traverse, qui tourne librement dans deux trous pratiqués à la partie supérieure de deux poteaux fixés en terre, et liés ensemble vers la moitié de leur hauteur par une autre traverse.
