schlusses der Widerstand des an der Steckdose angeschlossenen Apparates feststellen. Im letzteren Falle kann man auch so verfahren: Zeigt z. B. das Voltmeter, wenn die 82 Q des Vor- schaltwiderstandes eingeschaltet sind, 30 Volt Versuchs- und 110 Volt Netzspannung, so ist der Widerstand w des Apparates aus der Proportion w: 82= 30: 80 zu berechnen.

Von den drei zu der Anlage gehörigen, parallel geschalteten Steckdosen befinden sich zwei bei B und C am Experimentiertisch des Lehrsaals und eine bei H an dem des Arbeits- zimmers.

Bei der anderen im Arbeitszimmer aufgebauten Experimentieranlage ist keine Neben- schlussabzweigung angebracht. Wie die Figur 2 zeigt, geht der Strom zuerst durch das Amperemeter, dann durch den Vorschaltwiderstand, der im ganzen 40 Q hat, auch zu drei parallel geschalteten Steckdosen und von da zu dem anderen Hauptleiter. Ein mit einem dreifachen Umschalter versehenes Voltmeter kann an verschiedene Punkte der Leitung an- gelegt werden. Die Netzspannung erhält man, wenn der Hebel des Umschalters auf den Knopf 1, und die Versuchsspannung, wenn er auf den Knopf 2 gestellt wird. Der 3. Knopf wird nicht benützt. Von den drei Steckdosen befinden sich 2 bei Jund K an dem Experimentier- tisch des Arbeitszimmers und eine bei A an dem des Lehrsaals.

Beide Experimentierleitungen sind von denselben beiden Hauptleitern abgezweigt und für eine maximale Belastung von 15 Ampere ge- baut. Da an jedem Tisch Dosen von beiden An- lagen sitzen, so können die Ströme, die ihnen(ceue entnommen werden, bequem parallel geschaltet werden, so dass man in der Lage ist, der Leitung Einzelströme bis zu 30 Ampere zu entnehmen, was zuweilen, wie z. B. bei der Darstellung der magne- tischen Kraftlinien eines geradlinigen Stromstückes, notwendig werden kann.

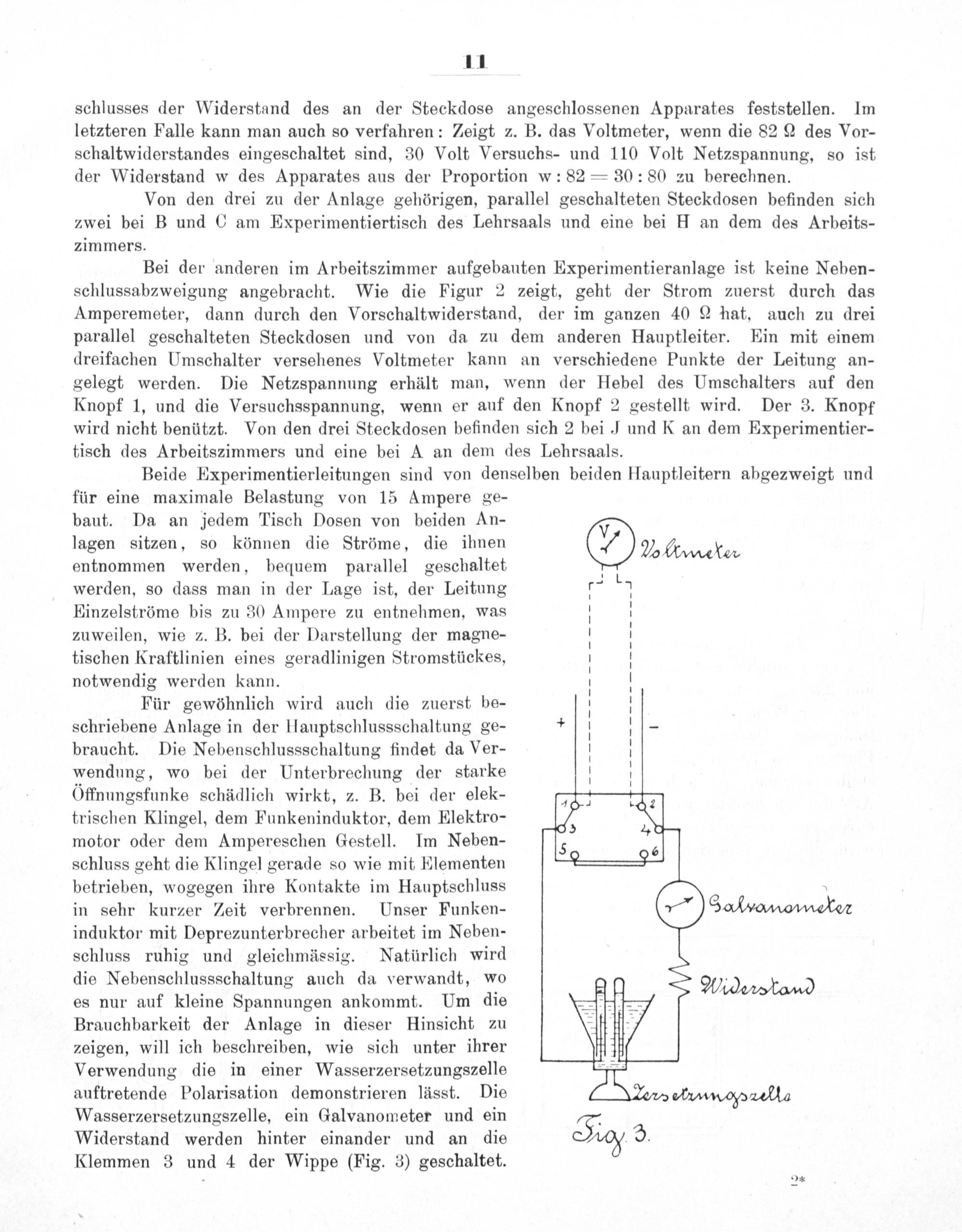

Für gewöhnlich wird auch die zuerst be- schriebene Anlage in der Hauptschlussschaltung ge- braucht. Die Nebenschlussschaltung findet da Ver- wendung, wo bei der Unterbrechung der starke Offnungsfunke schädlich wirkt, z. B. bei der elek- trischen Klingel, dem Funkeninduktor, dem Elektro- motor oder dem Ampereschen Gestell. Im Neben- schluss geht die Klingel gerade so wie mit Elementen betrieben, wogegen ihre Kontakte im Hauptschluss. in sehr kurzer Zeit verbrennen. Unser Funken- SoAvυνν̈ induktor mit Deprezunterbrecher arbeitet im Neben- schluss ruhig und gleichmässig. Natürlich wird die Nebenschlussschaltung auch da verwandt, wo es nur auf kleine Spannungen ankommt. Um die Brauchbarkeit der Anlage in dieser Hinsicht zu zeigen, will ich beschreiben, wie sich unter ihrer Verwendung die in einer Wasserzersetzungszelle auftretende Polarisation demonstrieren lässt. Die Wasserzersetzungszelle, ein Galvanometer und ein Widerstand werden hinter einander und an die Klemmen 3 und 4 der Wippe(Fig. 3) geschaltet.
