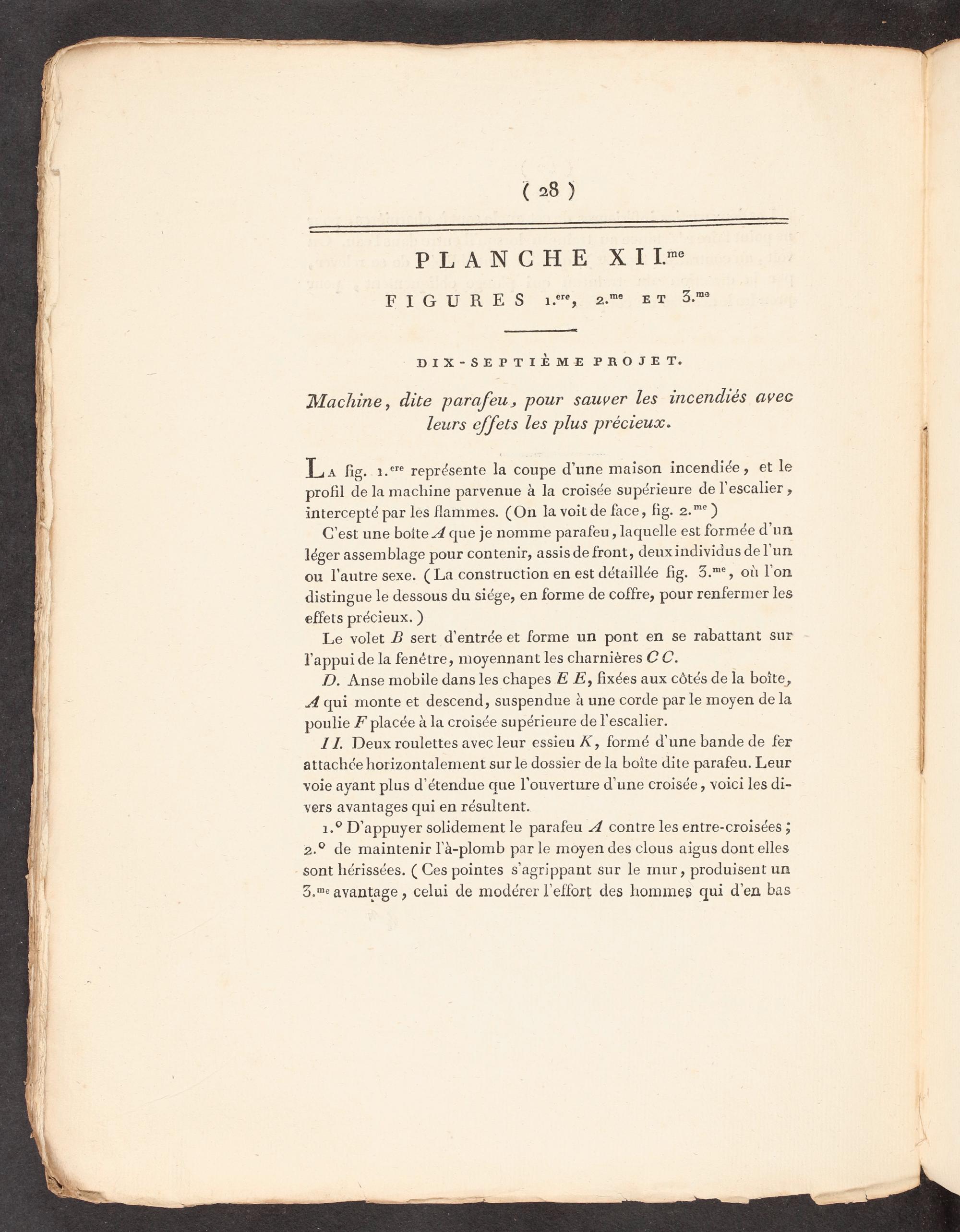

DIX-SEPTIÈME PROJET.

Machine, dite parafeu, pour sauver les incendiés avec leurs effets les plus précieux.

Ce

EE: fig. 1. représente la coupe d’une maison incendiée, et le profil de la machine parvenue à la croisée supérieure de l'escalier, intercepté par les flammes.(On la voit de face, fig. 2.%°)

C'est une boîte 4 que je nomme parafeu, laquelle est formée d'un léger assemblage pour contenir, assis de front, deux individus de l'un ou l'autre sexe.(La construction en est détaillée fig. 3.%*, où l'on distingue le dessous du siége, en forme de coffre, pour renfermer les effets précieux.)

Le volet 2 sert d'entrée et forme un pont en se rabattant sur l'appui de la fenêtre, moyennant les charnières C€.

D. Anse mobile dans les chapes£ E, fixées aux côtés de la boîte, A qui monte et descend, suspendue à une corde par le moyen de la poulie F placée à la croisée supérieure de l'escalier.

11. Deux roulettes avec leur essieu À, formé d’une bande de fer attachée horizontalement sur le dossier de la boîte dite parafeu. Leur voie ayant plus d'étendue que l'ouverture d'une croisée, voici les di-

vers avantages qui en résultent.

1.° D'appuyer solidement le parafeu 4 contre les entre-croisées; 2.9 de maintenir l'à-plomb par le moyen des clous aigus dont elles sont hérissées.( Ces pointes s'agrippant sur le mur, produisent un 3.me avantage, celui de modérer l'effort des hommes qui d'en bas
